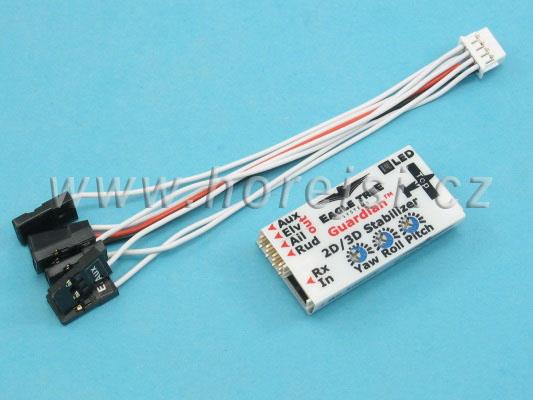

E-logger GUARD-STAB 2D/3D

Nový letový stabilizátor Guardian 2D/3D je založen na ověřené technologii, kterou vyvinula firma Eagletree. Guardian je schopen potlačit vliv turbulence a vyrovnat dráhu letu. Ale to není všechno. Na rozdíl od levných stabilizátorů je schopen po ztrátě orientace pilota vrátit model do vodorovného letu.

Guardian je vhodný plošníky všech typů. Ať už létáte se spalovacím, elektrickým motorem, s akrobatickým polystyrenovým modelem, s větroněm atd. Fouká vítr, nebo je turbulentní ovzduší? Guardian poryvy vykompenzuje a budete létat jako za klidu.

Guardian se správným způsobem namontuje do modelu. Kabelem (je součást dodávky) se zapojí mezi přijímač a serva. Pomocí malého šroubováku se nastaví velikost tlumení v jednotlivých osách a zapojí se přepínač - není nutný, ale hodí se. K nastavení nepotřebujete počítač ani jiné další zařízení.



Během letu je možno přepínat mezi módem 2D (stabilizace vodorovného letu) a módem 3D (akrobatický režim, bez stabilizace). V každé pozici modelu můžete pouze vysílačem přepnout do režimu 2D a model automaticky přejde do vodorovného letu.



Guardian poskytuje ochranu Vašemu modelu i Vaší peněžence.



Režim 2D - Guardian umožní daleko plynulejší let modelu a dokáže jeho automatické uvedení do vodorovného letu. Přístroj si "pamatuje" vodorovný let a umí model do tohoto režimu vrátit. Bude se vám zdát, že model letí jako po kolejích. Guardian je také velmi vhodný pro létání FPV. Pokud si vyhradíte na vysílači další ovládací prvky, můžete během letu dokonce měnit velikost zisku stabilizace.

Jestli máte raději nastavení pomocí počítače, pak můžete stáhnout a nainstalovat aplikaci Windows. Po připojení propojkou USB lze pomocí této aplikace Guardian snadno konfigurovat. Software také umožňuje uložit profil nastavení daného modelu. Umožní snadnou výměnu přístroje mezi několika modely s jednoduchým zavedením dříve uložené konfigurace.



Dotaz: Jak Guardian pracuje?
Vestavěné senzory (6DOF IMU) indikují směr síly gravitačního pole země. Procesor vyhledává a vyhodnocuje aktuální pozici modelu a opravuje jeho kurs. To se opakuje několikatisíckrát za minutu.



Dotaz: Jak se liší Guardian od ostatních stabilizačních systémů?
Dosavadní stabilizační systémy vyžadovaly instalaci speciálních externích senzorů, byly těžké, velké a drahé. To vše Guardian mění. Je mnohem levnější, než obdobné systémy. Je lehký, malý.
Jako všechny systémy Eagletree, i Guardian je možno spojit s počítačem. Aplikace umožňuje detailní konfiguraci, uložení a vyvolání nastavení daného modelu (profil), update systému přes internet. Pro modernizaci nemusíte kupovat nový přístroj ani ho nikam posílat. Stačí zavést novou verzi software.
Datový port USB je součástí přístroje. Plánujeme vývoj dalšího hardware i software.

Poznámka: Propojka pro USB je běžného typu, proto není součástí balení. Pokud ji nemáte, snadno si ji opatříte v běžném obchodu s elektronikou.



Dotaz: Kde je možno najít další informace?

Kliknět zde pro manuál (PDF) v angličtině.

Klikněte zde pro překlad manuálu do češtiny.

Klikněte zdepro vlákno na RCGroups.com.

Klikněte zde pro vlákno, ve kterém se diskutuje Guardian OSD Expander (podobná funkce) pro FPV/OSD.

Video tutorial ukazuje instalaci a konfiguraci:



Video

Dotaz: Jak Guardian pracuje?



Jestli jste začátečník, Guardian odstraní do velké míry obavy z havárie, které riziko mimořádné události výrazně zvyšuje. Když se dostanete do problémů, stačí přesunout řídící páky do neutrální polohy. Zbytek - uvedení modelu do vodorovného letu - obstará Guardian.

Když řídíte model, který je nestabilní díky nesprávnému vyvážení, špatnému aerodynamickému řešení nebo vysokému kroutícímu momentu atd., Guardian řízení výrazně usnadní.

Je turbulentní větrné počasí? Guardian vliv turbulence kompenzuje. Model létá jako za klidu.

V režimu 3D je z přístroje Guardian letový asistent. Ať se chcete stát expertem 3D nebo jím už jste, Guardian přemění dravý akrobatický model na hravé koťátko - aniž sníží jeho schopnosti akrobacie.

Guardian opravuje dráhu letu daleko rychleji, než je v lidských možnostech. Můžete se lépe soustředit na samotné provádění obratů, omezí se nepříjemný vliv turbulence, kvůli kterému je pilotáž vždy obtížnější. Létané obraty jsou s Guardianem čistější.

Guardian má v režimu 3D dva subrežimy:

V subrežimu 3D Heading Lock Guardian "zamkne" řízení v pozici pro nastavený manévr. Letové obraty jako visení, let na zádech, nožový let, harriery atd. jsou tím velmi usnadněny.

V subrežimu 3D Gyro Guardian funguje jako tříosé gyro, ponechává pilotovi plnou kontrolu. V tomto režimu se pouze tlumí vlivy turbulence, kroutícího momentu vrtule, atd.

Dotaz: Létám FPV. Je pro mne Guardian vhodný?

Ano! Pro létání FPV nabízíme hned dvě možnosti. Jestli už používáte, nebo hodláte použít jednotku OSD, doporučujeme použít levnější sondu Guardian Expander. Ta se zapojí do jednotky OSD. Toto řešení nabízí plnou stabilizaci modelu a současně simuluje na pozemním displeji umělý horizont.

Dotaz: Bude Guardian vhodný pro můj model?

Hmotnost celé jednotky je pouhých 11 gramů včetně kabelu, takže se hodí pro téměř libovolný model. Nenechte se ale zmýlit nepatrnou hmotností - přístroj funguje i pro velké modely. Protože nemá žádné další externí senzory, nezvyšuje se ani odpor modelu

Guardian řídí až 4 serva a může podporovat i elevony, křidélka řízená dvěma servy atd.

Dotaz: Jak se Guardian instaluje?

Instalace je velmi snadná. Pouze upevněte Guardian na vhodné místo a propojte s přijímačem a servy. Servokonektory jsou označené, takže jejich instalace je snadná. Další senzory nejsou.

Dotaz: Jak se Guardian konfiguruje?

Po instalaci stačí k nastavení malý šroubovák. Nastavuje se ve spolupráci s Vaším vysílačem.
Pro základní konfiguraci nepotřebujete počítač ani jiné další zařízení.
