Detailní popis

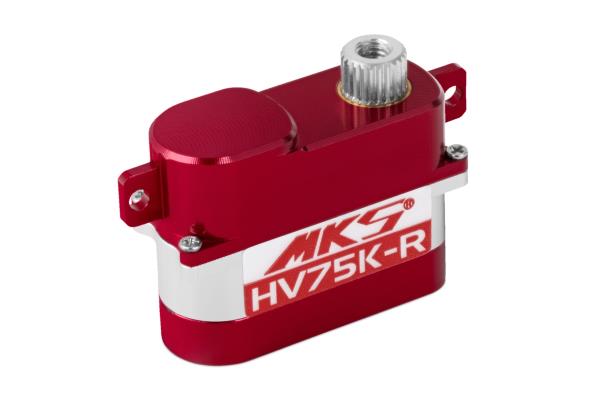

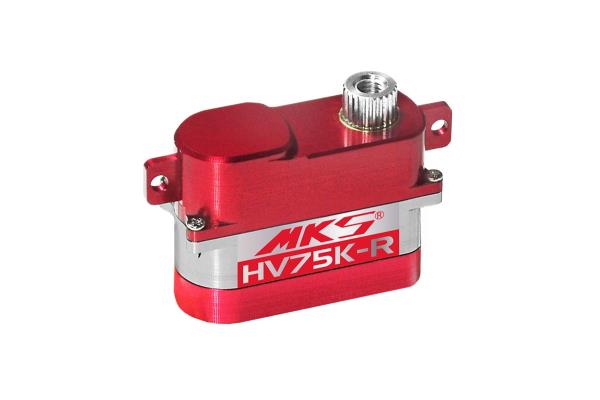

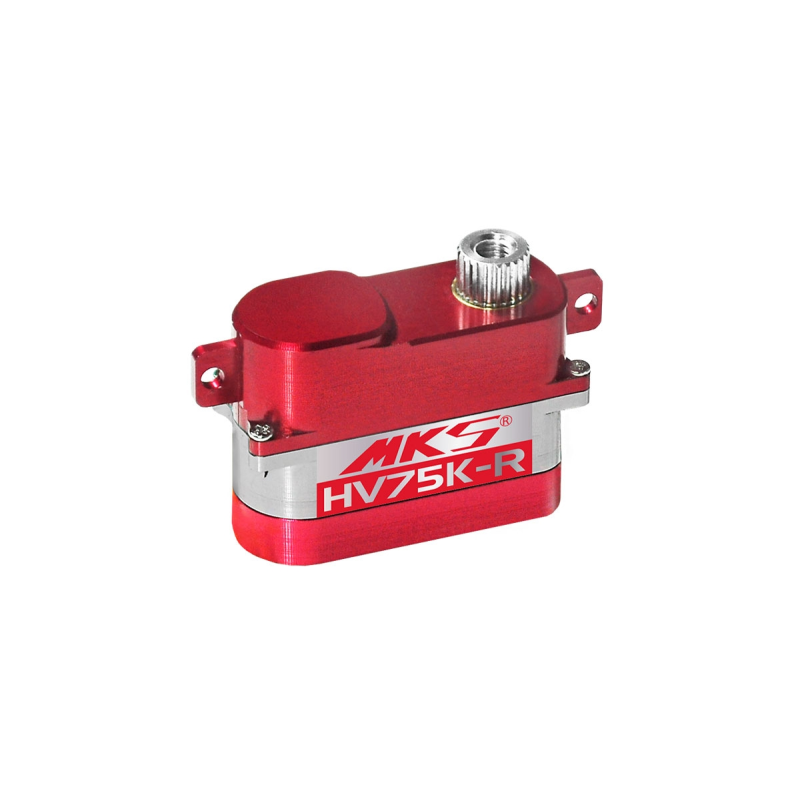

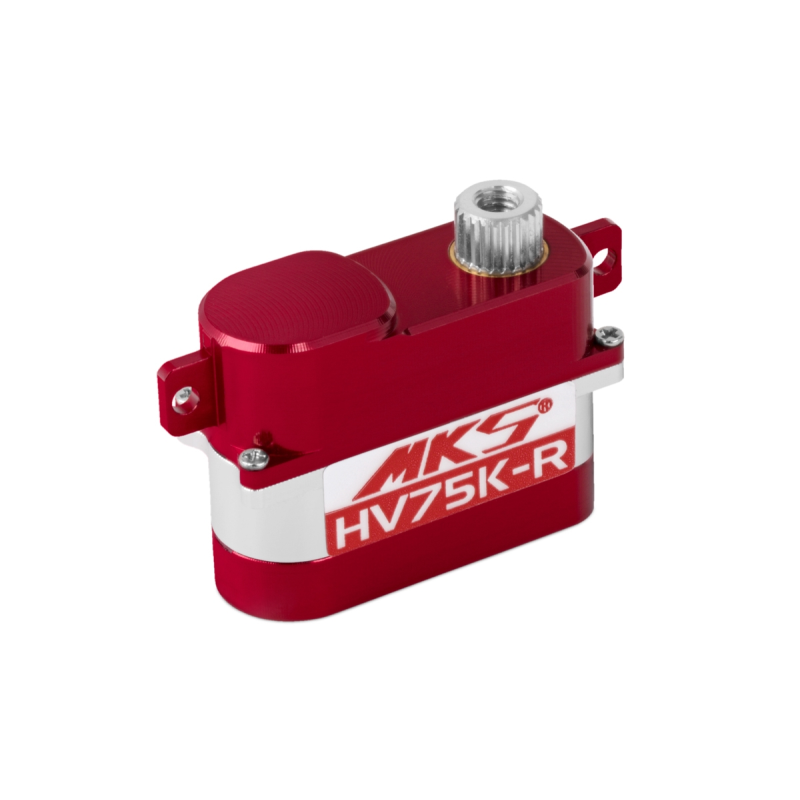

Velmi silné a rychlé programovatelné tenké digitální mikroservo s titanovými převody uloženými na jednom kuličkovém, jednom samomazném a dvou jehlových ložiscích. Díky přesným předepjatým převodům s minimálními vůlemi a ploché krabičce s výškou 9 mm je zvláště vhodné pro ovládání křidélek a klapek v RC házedlech F3K, malých větroních a motorových modelech s tenkými profily křídla, jako jsou F5D modely pro závody okolo pylonů. Pro dokonalé chlazení i při vysokém zatížení je servo uloženo v hliníkové krabičce s patkami pro montáž na plocho.
Rozšířené napájecí napětí 3,7-7,4 V (jmenovité), provozní 3,5-8,4 V.
S pomocí USB programátoru/rozhraní pro serva DSP-1 a obslužného PC programu můžete programovat celou řadu parametrů serva:
Dead Band (Pásmo necitlivosti): Šířka pásma necitlivosti udává velikost změny šířky impulsů řídícího signálu, při níž ještě nedochází ke změně polohy výstupní hřídele/páky serva. Výchozí nastavení MKS = 1 µs nebo 1.1 µs
Lock (Uzamknout): Nastavení chování serva, pokud nedostává řídící signál - Udržuje pozici odpovídající poslednímu přijatému signálu / Motor je volný, servo neudržuje žádnou pozici.
Max. Duty (Max. záběr): Míra záběru motoru bude omezena touto hodnotou - omezuje max. výkon motoru serva.
Pulse Lower (Min. šířka impulsu): Spodní hranice šířky řídících impulsů a tomu odpovídající velikost výchylky serva bude omezena touto hodnotou.
Neutral (Neutrál): Nastavuje šířku řídících impulsů v neutrálu/středové poloze serva.
Pulse Upper (Max. šířka impulsu): Horní hranice šířky řídících impulsů a tomu odpovídající velikost výchylky serva bude omezena touto hodnotou.
Boost (Rozběh): Síla motoru při rozběhu z klidu. Čím větší hodnota, s tím větší silou se motor rozbíhá.
UPOZORNĚNÍ
NEPOKOUŠEJTE se servo protáčet rukou. Vzhledem k tomu, že převody serva jsou velmi přesné a jemné, při instalaci páky serva se ji nepokoušejte natlačit na výstupní hřídel serva - jinak hrozí nebezpečí poškození převodů. Správný postup: Páku serva přiložte k tisícihranu na výstupní hřídeli serva - ale nenasazujte ji na hřídel. Páku serva držte prsty a potom opatrně zašroubujte upevňovací šroub páky, čímž páku nasunete na výstupní hřídel. Při demontáži páky postupujte stejně opatrně.
| Velikost serva | Micro |
| Typ serva | Digitální |
| Programovatelný | Ano |
| Tah při 3,7 V [kg∙cm] | 1.4 |
| Tah při 6,0 V [kg∙cm] | 2.3 |
| Tah při 7,4 V [kg∙cm] | 2.8 |
| Tah při 8,2 V [kg∙cm] | 3.3 |
| Rychlost při 3,7 V [s/60st.] | 0.21 |
| Rychlost při 6,0 V [s/60st.] | 0.13 |
| Rychlost při 7,4 V [s/60st.] | 0.1 |
| Rychlost při 8,2 V [s/60st.] | 0.09 |
| Šířka řídícího impulsu v neutrálu [µs] | 1520 |
| Opakovací frekvence [Hz] | 333 |
| Pásmo necitlivosti [ms] | 0.001 |
| Převody serva | Kovové |
| Kuličková ložiska | 1× |
| Highvoltage | Ano |
| Napájení [V] | 3.7 - 8.4 |

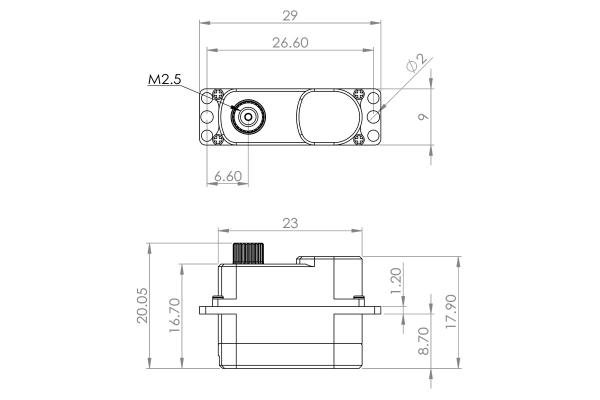

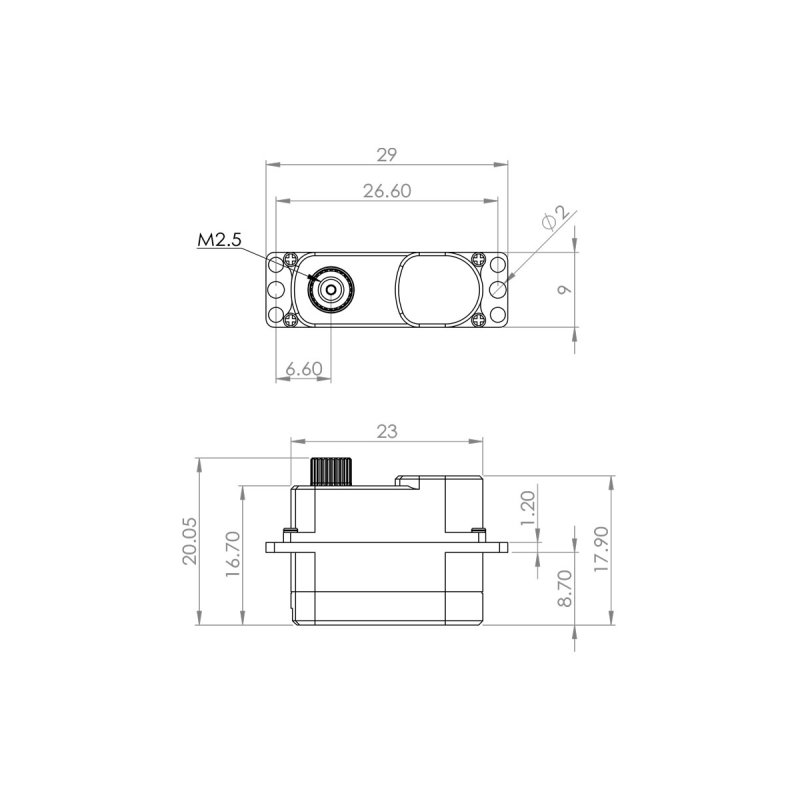

| Délka [mm] | 23 |
| Šířka [mm] | 9 |
| Výška [mm] | 16.7 |
| Hmotnost [g] | 7.5 |
| Určeno pro | Letadla,Vrtulníky |
| Typ motoru serva | HV Coreless |
