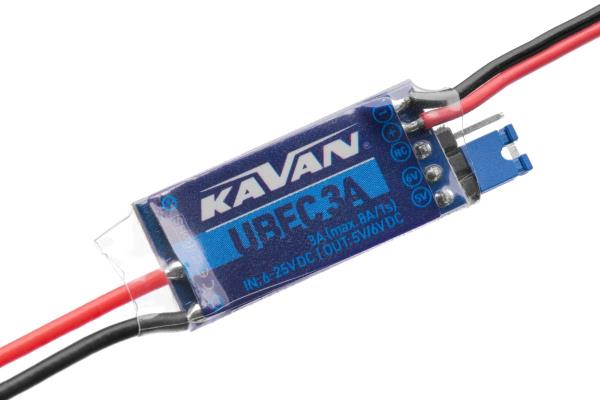

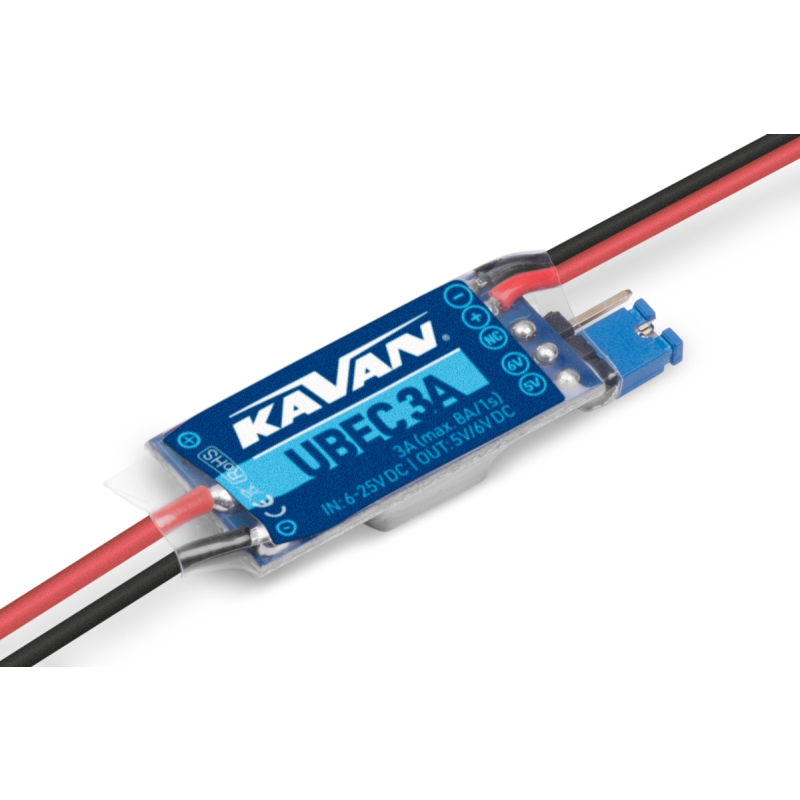

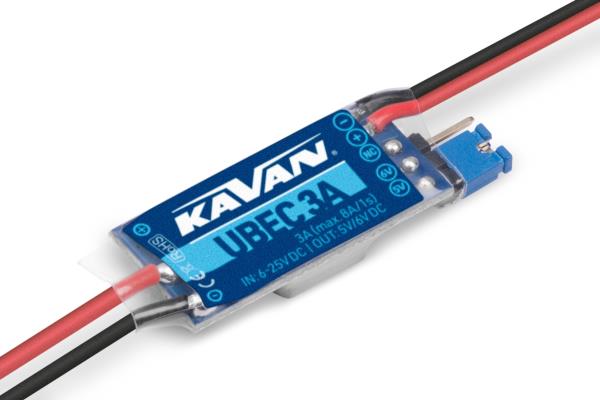

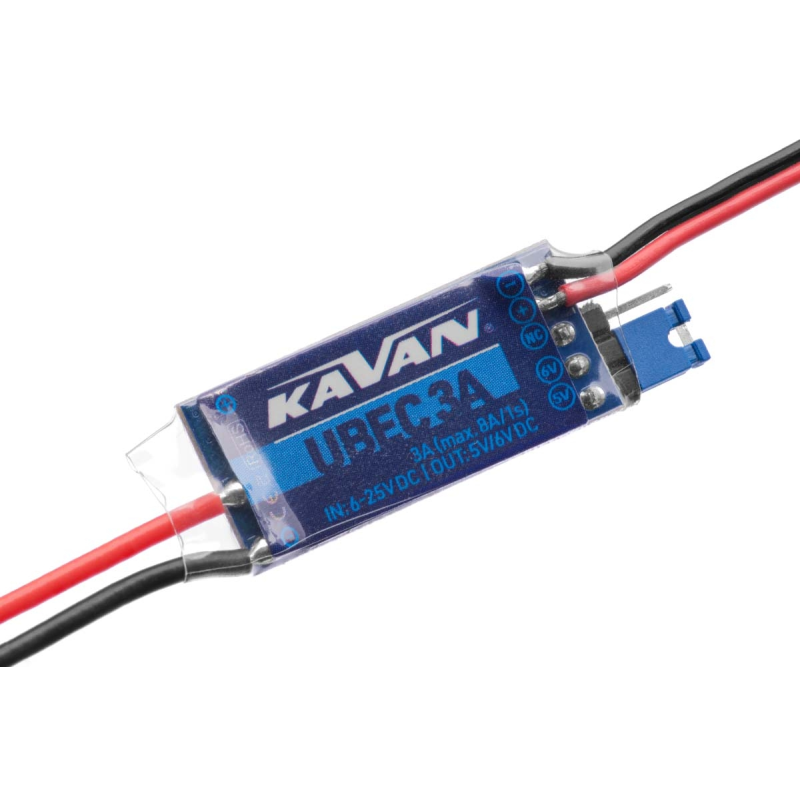

KAVAN UBEC 3A

Detailní popis

Spínaný stabilizátor napájení BEC pro napájení přijímače a serv, který najde výborné uplatnění:

• v modelech s elektrickým pohonem s OPTO regulátorem otáček
• v modelech větroňů a modelech se spalovacím motorem, kde je klasický přijímačový NiCd/NiMh 4- nebo 5-článek nahrazen dvoučlánkem Li-poly nebo Li-Fe
• v elektroletech, jejichž regulátor nemá dostatečně výkonný vestavěný BEC pro větší počet (silnějších, digitálních apod.) serv

Použití moderních součástek a optimalizovaného obvodového řešení zaručuje minimalizaci rušení RC soupravy při nízké hmotnosti a malých rozměrech stabilizátoru. Napájecí napětí v rozsahu 6-25 V umožňuje UBEC používat až se šestičlánkovým Li-poly akumulátorem. Výstupní napětí (5,0 V nebo 6,0 V) je volitelné s pomocí zkratovací přepojky. Provozní stavy indikuje LED dioda.

UBEC je vybaven ochranou proti přepólování napájecího napětí (při nesprávné polaritě UBEC nepracuje).

POUŽÍVÁNÍ UBEC

• Elektrolet s OPTO regulátorem: UBEC připojte přímo na výstupy pohonného akumulátoru a výstupní konektor UBEC zapojte do zásuvky pro baterie (nebo do jiné volné servozásuvky) na přijímači.
• Model se spalovacím motorem nebo větroň: UBEC připojte přímo na výstupy napájecího akumulátoru a výstupní konektor UBEC zapojte do zásuvky pro baterie (nebo do jiné volné servozásuvky) na přijímači.
• Elektrolet s regulátorem s vestavěným stabilizátorem napájení (BEC): před připojením UBEC musíte odpojit červený vodič (+) v servokablíku regulátoru, abyste vyřadili z funkce vestavěný BEC. Jinak je zapojení UBEC stejné jako v případě OPTO regulátoru.

Tip: Pro omezení možného rušení UBEC v modelu umístěte ve vzdálenosti nejméně 5 cm od přijímače. V modelech s FM nebo AM RC soupravami 27, 35 nebo 40 MHz může být vhodné výstupní kablík UBEC opatřit odrušovacím feritovým kroužkem.
