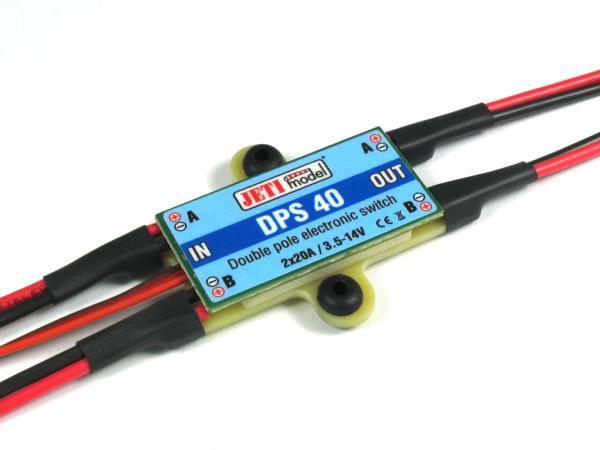

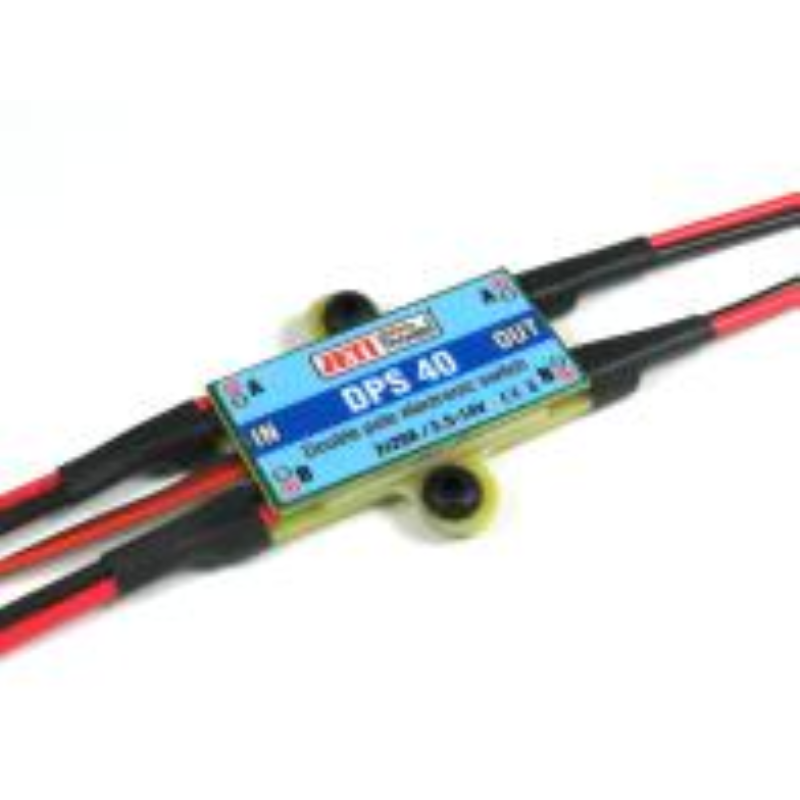

DPS 40

Detailní popis

DPS40 (dvojitý el. vypínač) je elektronický vypínač určený zejména pro zapínání napájecího napětí pro přijímače, regulátory, turbínová čerpadla a podobně. Velkou výhodou elektronického vypínače je obecně vyšší spolehlivost než u vypínačů mechanických, a to zejména z hlediska vlivu vibrací.

Další výhodou, kterou přináší elektronický vypínač, je prakticky neomezený počet cyklů sepnutí a rozepnutí. Protože elektronické spínání neobsahuje žádné mechanicky pohyblivé prvky, kontakty atd., má tento spínač i větší životnost. Elektronické vypínače mají na rozdíl od mechanických vypínačů i tu výhodu, že nemůže dojít k samovolnému vypnutí. V zapnutém stavu se elektronický vypínač vyznačuje minimálním přechodovým odporem.

Ovládání vypínače DPS40 je realizováno pomocí magnetického spínače, který lze umístit na trup letadla. Po přiložení speciálního magnetu, dochází k zapnutí nebo vypnutí systému. Vypínač DPS40 je sice primárně určený pro spínání napájení přijímačů a serv, ale své uplatnění najdou i v jiných aplikacích, kde je potřeba spínat stejnosměrné napájení.

Parametry
rozměry modulu: 46x45x6.5 mm
rozměry mag. spínače: 30x21x5 mm
hmotnost včetně kabelů: 31 g
telemetrie: Ne
doporučené vstupní napětí: 3,5 - 14 V
maximální vstupní napětí: 16 V
trvalý proud: 20 A
špičkový proud (max 5s): 40 A
počet bateriových vstupů: 2
proudová spotřeba ve vypnutém stavu: 160 uA
