Detailní popis

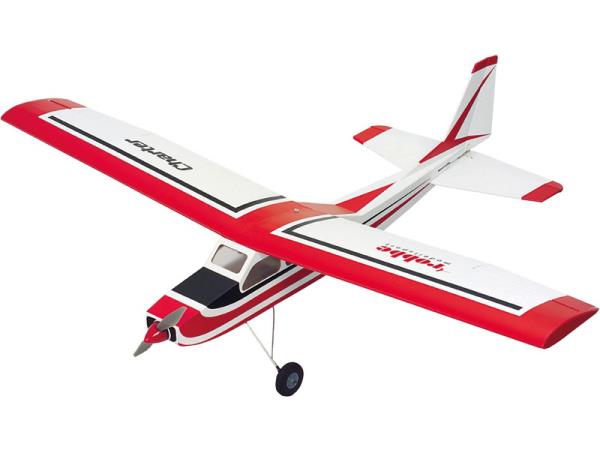

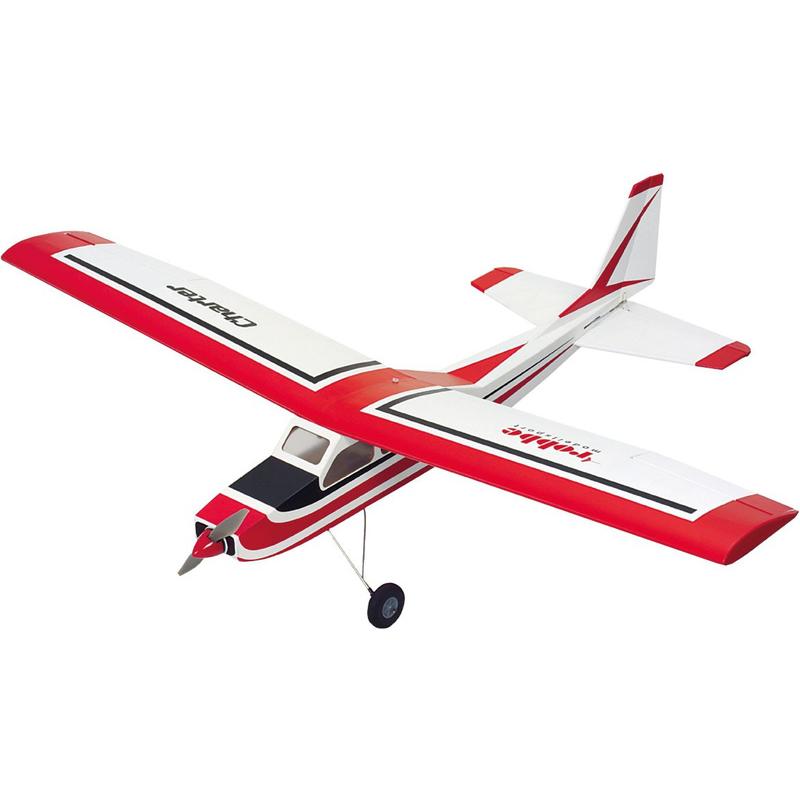

Stavebnice dřevěného modelu Charter Classic o rozpětí 1.47m v rozsypu. Lehký cvičný model z balzy a překližky se staví na plánu v měřítku 1:1. Model je koncipován pro pohon elektromotorem s přední montáží. Poznejte svět konstrukce modelů a postavte si vlastní letadlo.
Charter Classic je stavebnice cvičného celodřevěného hornoplošníku, který je určen k nácviku pilotáže. Umožňuje létání s křidélky, díky své hornoplošné koncepci je zárukou dobrých nezáludných letových vlastností. Řízeny jsou směrovka, výškovka, křidélka a motor. Intuitivní obrazový manuál vás provede sestavením modelu a instalací elektroniky.
Vlastnosti
- Klasická stavebnice pro ty, co si chtějí sami postavit letadlo
- Díky stavebnímu plánu v měřítku 1:1 a podrobnému obrázkovému návodu zvládnou sestavení i méně zkušení modeláři
- Přesně laserem vyřezané díly z topolové překližky a balzy
- Drobné příslušenství v balení
Stavba křídla
Ve stavebnici naleznete hotové dřevěné součásti, jako jsou žebra, nosníky, přepážky, lišty a podobně. Ty se podle návodu postupně slepují vhodným lepidlem na dřevo, (např. disperzním nebo pevnostní sestavy Epoxy), práce jde rychle od ruky a za odpoledne můžete mít slepeno třeba křídlo.
Stavba trupu
Trup spojuje křídlo a ocasní plochy do jednoho funkčního celku a proto je nejsložitější součástí modelu letadla. Obsahuje řídící elektroniku, pohonnou jednoku a baterii. Stavbu zvládne bezpochyby každý, kdo se bude držet logického postupu prací podle obrazového manuálu. Sestavení trupu se provádí po etapách, kdy se slepují jednotlivé konstrukční uzly a postupně se přidávají jednotlivé součásti, až se trup dokončí finálními pracemi, souvisejícími s instalací serv a pohonu.
Ocasní plochy
Stavba ocasních ploch je velmi jednoduchá a staví se přímo na plánu. Aby nedošlo k poškození plánu při lepení, je vhodné na něj dát průhlednou fólii.
Serva kormidel ocasních ploch
Výškovka a směrovka mají serva umístěna v trupu pod křídlem a táhly se přenáší pohyb pák serv na páky kormidel.
Montáž podvozku
Hliníkové nohy jsou třemi šrouby připevněny ke trupu, kola a spojovací materiál je v balení stavebnice.
Charakteristika
Stavebnice dřevěného modelu Charter Classic o rozpětí 1.47m v rozsypu. Lehký cvičný model z balzy a překližky se staví na plánu v měřítku 1:1. Model je koncipován pro pohon elektromotorem s přední montáží. Poznejte svět konstrukce modelů a postavte si vlastní letadlo.
Laserem zhotovené dřevěné součásti modelu letadla Charter Classic, plánek 1:1, podrobný instruktážní návod ke stavbě s obrázky krok za krokem manuál DE.
Obsah balení
Laserem zhotovené dřevěné součásti modelu letadla Charter Classic, plánek 1:1, podrobný instruktážní návod ke stavbě s obrázky krok za krokem manuál DE.
Doporučujeme koupit
Jedná se o klasickou celodřevěnou stavebnici. Pro sestavení modelu potřebujete vhodná lepidla, základní modelářské nářadí a potahovou fólii. K potažení modelu doporučujeme použít nažehlovací fólii. V balení není elektronika, proto potřebujete dokoupit střídavý motor, vrtuli, regulátor, baterii a 4 ks mini serv a 4+ kanálovou RC soupravu. Lze doporučit prostudování manuálu, viz Podpora
Pro sestavení modelu potřebujete:
- Řídké vteřinové lepidlo nebo netoxické Super Fatic od Deluxe Materials
- Bílé PVA lepidlo případně brousitelné žluté alifatické na dřevo
- Epoxidové lepidlo - 5-ti minutové
- Potahovou fólii
Doporučené RC soupravy Spektrum
Pro spárování modelů ve verzích PNP, doporučujeme moderní programovatelné RC soupravy SPEKTRUM:
- 6-kanálová ekonomická RC souprava řady DX Spektrum DX6e DSMX, přijímač AR620 vysílač s telemetrií, 250 modelů v paměti, + přijímač Spektrum AR620.
- 6-kanálová RC souprava řady NX Spektrum NX6 DSMX s nejnovějšími trendy, kompatibilitou Smart Technologie, portem USB a možností připojení WiFi, + přijímač Spektrum AR6610T.
- 8-kanálová RC souprava řady NX Spektrum NX8 DSMX s kompatibilitou Smart Technologie, portem USB a možností připojení WiFi, + přijímač Spektrum AR8020T.
Doporučené akumulátory
Pro napájení modelu doporučujeme pohonný LiPol akumulátor se 3 nebo 4 články (11.1 V, 14.8 V).
- Pro běžné létání LiPo akumulátor Spektrum Smart LiPo 11.1V 4000mAh 30C IC3 s technologií Smart.
- Pro delší lety LiPo akumulátor Spektrum Smart G2 LiPo 11.1V 5000mAh 30C IC5 s technologií Smart
- Pro větší výkony LiPo akumulátor Spektrum Smart LiPo 14.8V 4000mAh 30C IC3 s technologií Smart
- Pro maximální výkon a dobu letu LiPo akumulátor Spektrum Smart LiPo 14.8V 5000mAh 30C IC5 s technologií Smart
Akumulátory Spektrum s technologií Smart v současné době představují nejmodernější a nejbezpečnější způsob údržby a nabíjení akumulátorů. Výhody technologie Spektrum Smart naleznete zde.
Doporučené nabíječe pro konvenční i Smart akumulátory
Pokud se rozhodnete v RC modelech letadel používat moderní Smart LiPo akumulátory, pak doporučujeme tyto nabíječe:
- Síťový nabíječ Spektrum S1100AC s jedním výstupem 1x 100W.
- Síťový nabíječ Spektrum S1400 s jedním výstupem 1x 400W.
- Síťový nabíječ Spektrum S2200 se dvěma výstupy 2x 200W.
Příslušenství pro běžný provoz
Pro běžný provoz létajících RC modelů potřebujete vhodná lepidla, sadu nářadí a obal na skladování LiPol baterií. Z našeho sortimentu doporučujeme kvalitní sadu imbus šroubováků 1.5/2.0/2.5/3.0mm a Modelcraft křížové šroubováky (sada 6ks). Pro montáž se jistě bude hodit Modelcraft mini kleště v pouzdru (sada) a na řezání Modelcraft řezací nůž s podložkou A6.
Pro rychlou opravu modelů letadel z doporučujeme rychle vytvrzující 4-minutové lepidlo Epoxy. Z naší nabídky doporučujeme Speed Epoxy 4 min. 71g
Ochranné obaly na akumulátory
Ochranné obaly jsou určeny k omezení rizika spojeného s přepravou a nabíjením akumulátorů. LiPo akumulátory dokáží, při zachování malých rozměrů a nízké hmotnosti, poskytnout vysoké vybíjecí proudy a disponují velkou kapacitou. LiPo akumulátor je náchylný především na mechanické poškození a proto je potřeba jej důkladně chránit.
Stavba modelů letadel ze dřeva je tradiční a nejstarší technologií, používanou při jejich výrobě. Dřevo je dostupný a levný materiál, je pružný, lehký a mimořádně trvanlivý. Konstrukci lze v případě poškození snadno opravit. Jako materiál se používají lišty na nosníky, nejčastěji smrk, borovice, základním stavebním materiálem je balza a různé typy překližek. Na pevnostní díly lze využít buk, jasan nebo na bloky ramín, lípu apod.
LEPENÍ DŘEVĚNÝCH SOUČÁSTÍ
Plán se pokládá na rovnou dřevěnou pracovní desku z měkkého dřeva (laťovku), na plán je potřeba položit průhlednou fólii která ochrání plán před lepidly. K lepení používáme modelářské špendlíky kterými se fixují součásti v přesné pozici. Běžné lepení dřevěných dílů se lepí disperzním PVA lepidlem nebo Super Phatic lepidlo na dřevo které mají výhodu v pomalém schnutí, proto je na sestavení konstrukce dost času. Slepená konstrukce se může sundat druhý den po slepení.
LEPENÍ PEVNOSTNÍ
Při stavbě se vyskytuje několik konstrukčních uzlů, které je potřeba lepit lepidly, které odolávají vyššímu namáhání, jsou odolné proti chemikáliím, vodě apod. Nejznámějšími jsou 2-složková Epoxidová lepidla, dodávají se v menším balení Speed Epoxy II 4 min 28g, ve větším balení Speed Epoxy II 4 min 224g a pro extra vysokou pevnost Fusion dvousložkové vysoko pevnostní lepidlo 75ml.
RYCHLÉ LEPENÍ
Při práci je potřeba občas použít rychlé a pevné slepení součástí, k tomu se výborně hodí sekundová kyanoakrylátová lepidla.
Pomůcky při lepení
Všude nám ruce nestačí a při sestavování většího množství dílů zvlášť, proto jsou vítaným pomocníkem různé typy svěrek. Modelcraft modelářská ztužidlo 50mm, Modelcraft paralelní svěrka 50mm, Modelcraft nylonové svorky 75mm a 50mm (3+6ks) nebo Mantua Model Pružinová svěrka speciál (3 ks)
Řezné nástroje
Při práci s různými materiály potřebujete nože, pilky, nůžky a spoustu dalších pomůcek. Můžeme doporučit Modelcraft odlamovací nože (sada 3ks), Modelcraft sada 3 nožů s 13 čepelemi, Modelcraft modelářská pilka 165x22mm 10zubů/cm nebo Modelcraft modelářská pilka 203x44mm 6zubů/cm, speciální Nůžky na lexan rovné nebo Nůžky na lexanové karosérie zahnuté
Modelářské nářadí a podložka
Pro přesné řezaní, lepení dílů a také jako ochranu stolu doporučujeme modelářskou Modelcraft řezací podložku A3 a bezpečnostní pravítko.
Potahové fólie
Nejrychlejší a nejefektivnější povrchová úprava dřevěných modelů je potažení nažehlovací fólií. IronOnFilm Nejen že je možné si vybrat z celé škály barevných odstínů, ale řeší se tím i odolnost kostry vůči povětrnostním vlivům, barevná a tvarová stálost, snadná opravitelnost a rychlost při dokončení modelu. K práci potřebujete modelářskou žehličku, ostrý modelářský nůž, pravítko, řezací podložku a ostré nůžky.
