Detailní popis

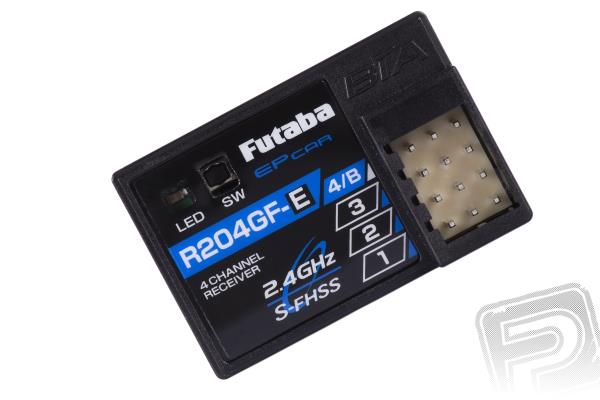

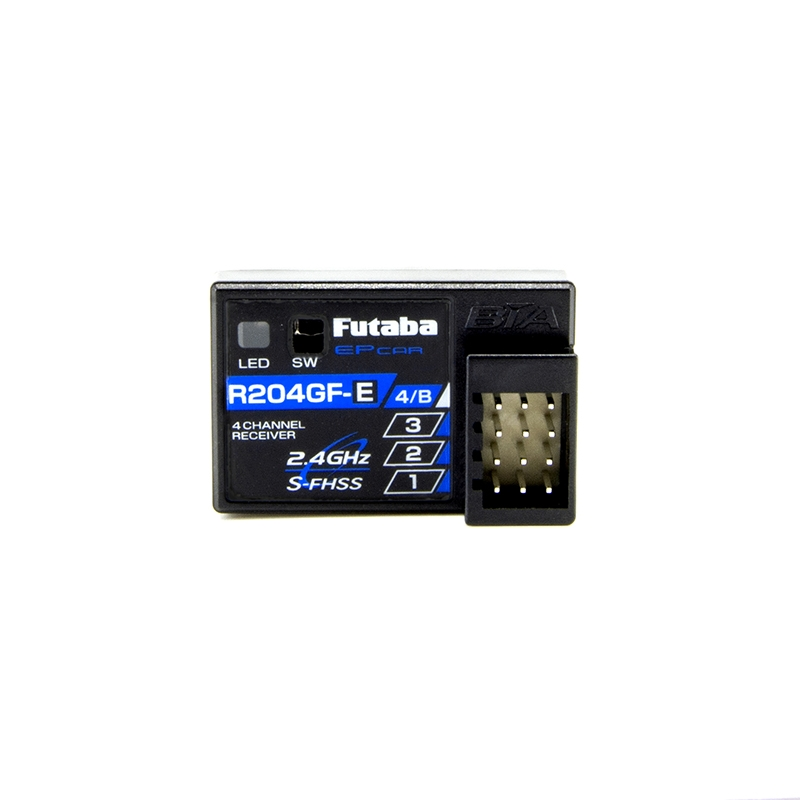

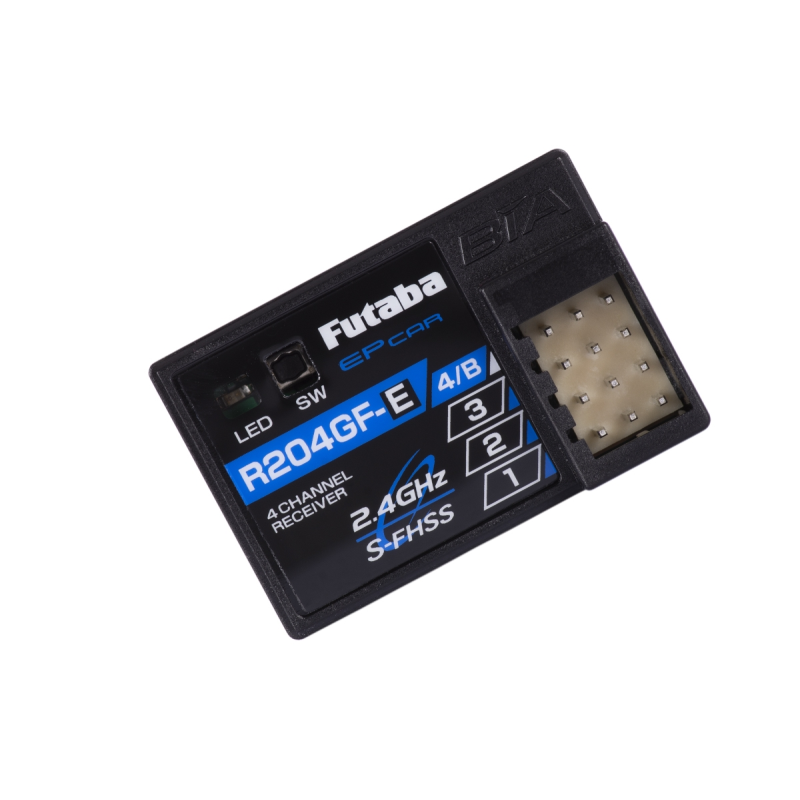

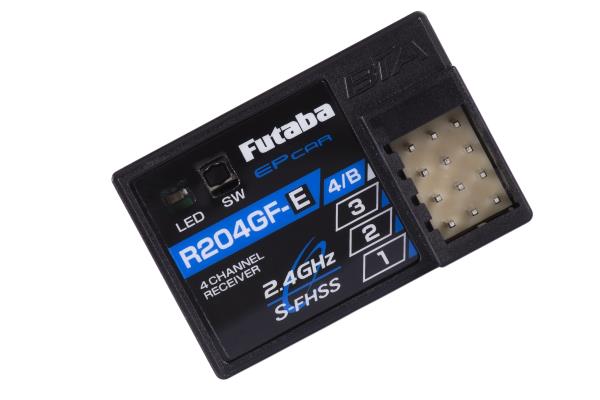

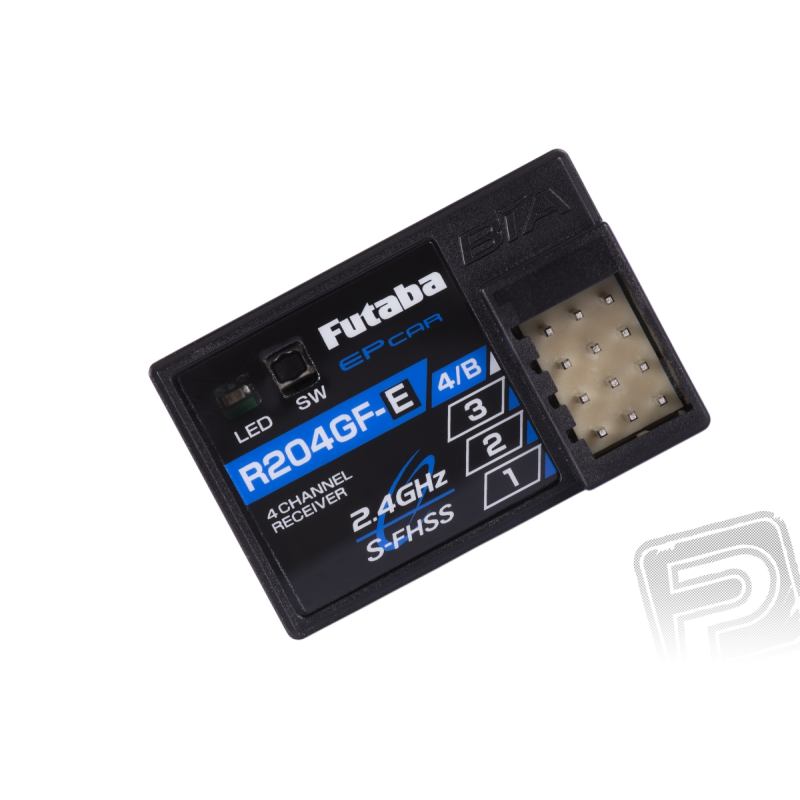

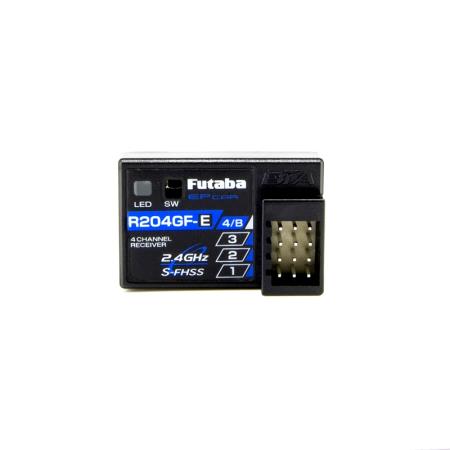

Čtyřkanálový přijímač Futaba přenosového systému S-FHSS/FHSS 2.4GHz bez telemetrie pro RC auta a lodě. Je určen pro všeobecné použití v menších modelech s elektrickým pohonem. Provozní stavy přijímače jsou signalizovány LED indikátorem.
Přenosový systém
Futaba S-FHSS 2.4GHz (režimy Normal a High Speed s velmi rychlou odezvou) nebo Futaba FHSS 2.4GHz (automatická detekce při zapnutí přijímače podle signálu ze vysílače, s nímž je přijímač spárován). Režim „Normal“ umožňuje použití jakýchkoliv serv (analogových i digitálních) nebo RC zařízení, vzhledem k tomu, že opakovací perioda servo signálů je 13,6 ms (opakovací frekvence 73,5 Hz). Režim „High Speed“ (Vysoká přenosová rychlost) může používat pouze digitální serva a většinu dalších zařízení, jako jsou regulátory otáček pro střídavé motory. Opakovací perioda servo signálů je 6,8 ms (opakovací frekvence 147 Hz).
Napájení
4,8-7,4 V (jmenovité napětí) – tj. např. 4-6 čl. NiMH, 2S LiPo, LiFe, Li-ion, BEC stabilizátory napájení v daném rozsahu napětí.
Anténa
Přijímač je vybaven vestavěnou anténou – vzhledem k omezenému dosahu (max. 70 m) je určen výhradně pro modely poháněné elektromotorem, nesmí být používán v modelech se spalovacím motorem.
Výstupy přijímače, kanálové režimy
Přijímač je vybaven zdířkami pro standardní konektory Futaba (s výstupkem), do nichž je možno samozřejmě zasouvat i konektory UNI (=JR/Graupner, Hitec) bez bočního výstupku.
Kanálové výstupy (PWM): R204GF-E nabízí 4 klasické PWM kanály.
Telemetrie
R204GF-E neumožňuje přenos telemetrie.
Sada přijímače obsahuje: přijímač R204GF-E, návod k obsluze.
| Modulace/Kódování | S-FHSS-2.4GHz,FHSS-2.4GHz |
| Počet kanálů | 4 |
| Funkce | Fail-safe |
| Napájení (jmenovité napětí) | 4,8 V,6 V,7,2 V,7.4V,6,6 V |
| Odběr bez serv [mA] | 30 |
| Délka [mm] | 35.1 |
| Šířka [mm] | 23.2 |
| Výška [mm] | 9 |
| Hmotnost [g] | 6 |
