Detailní popis

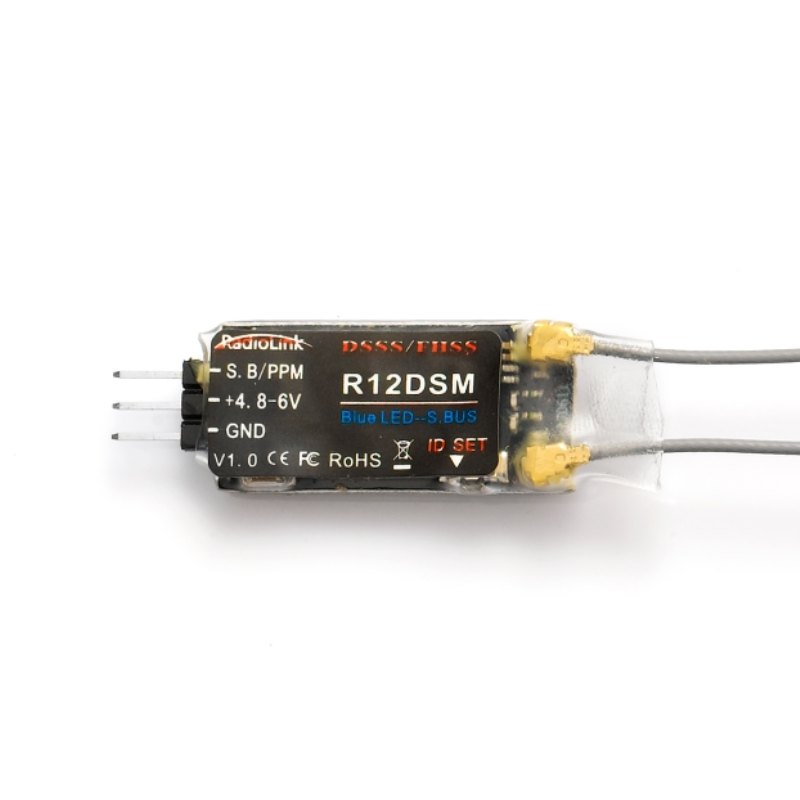

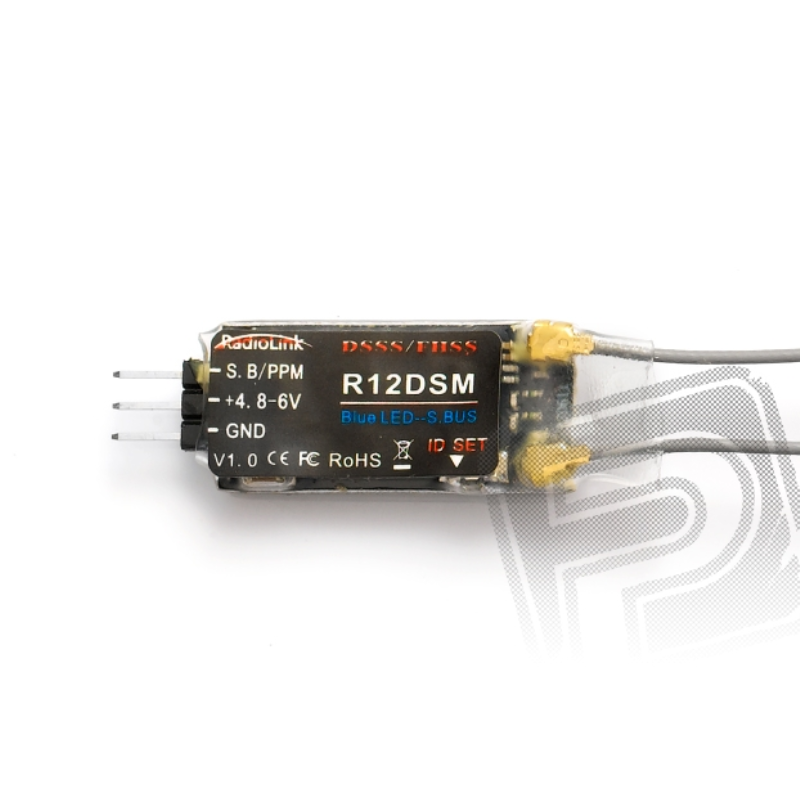

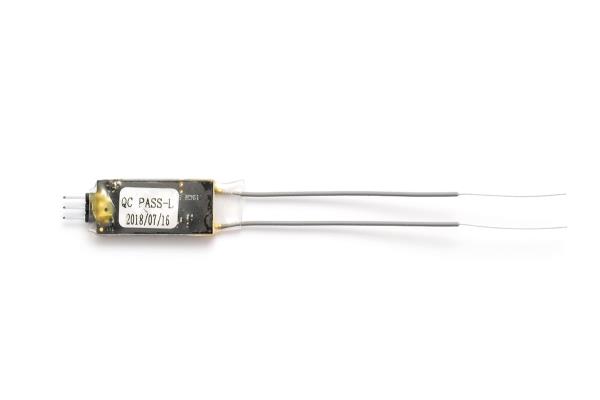

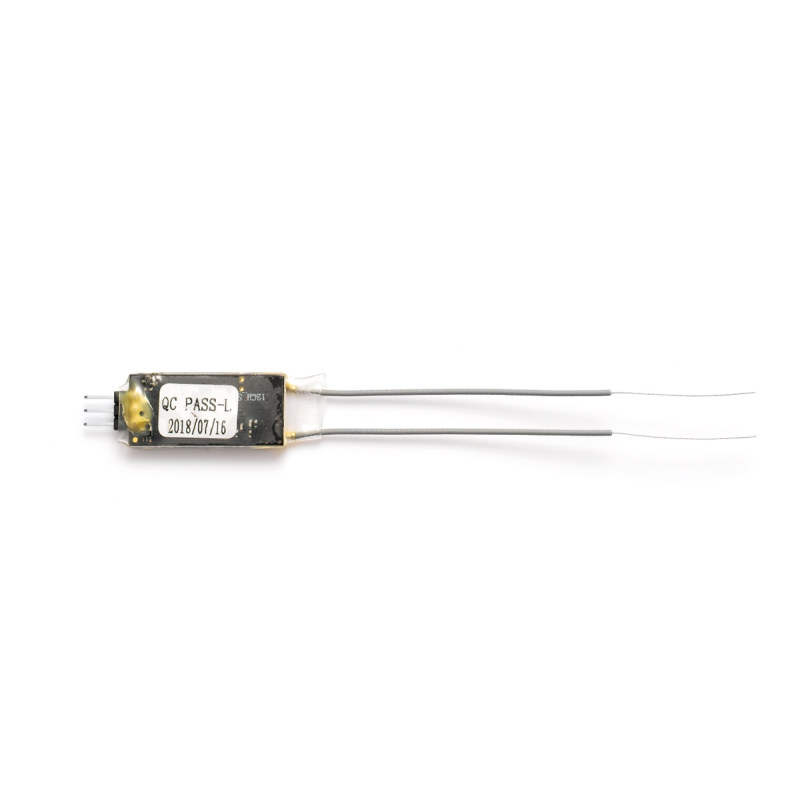

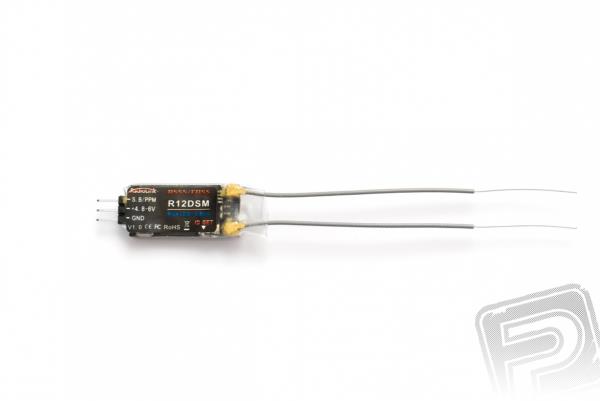

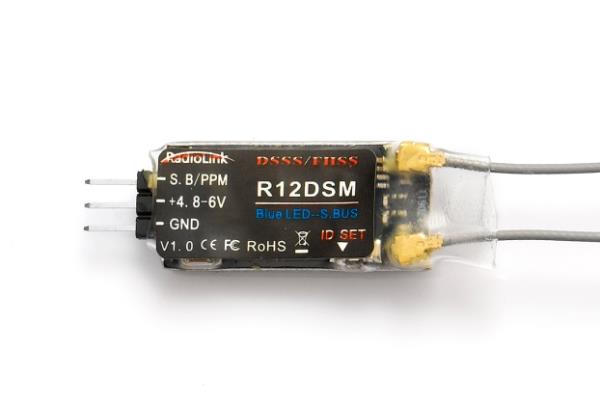

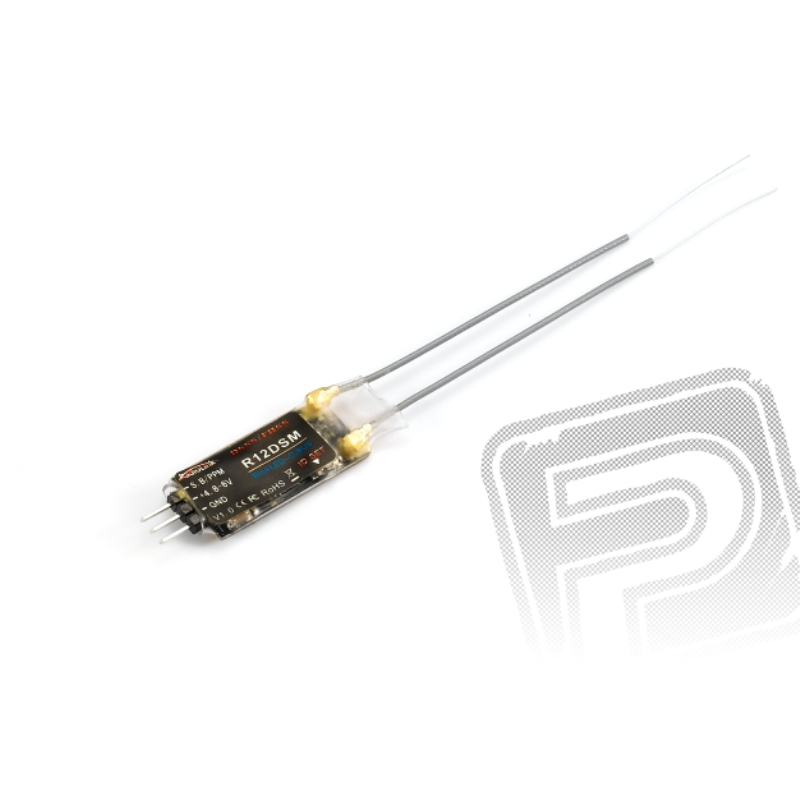

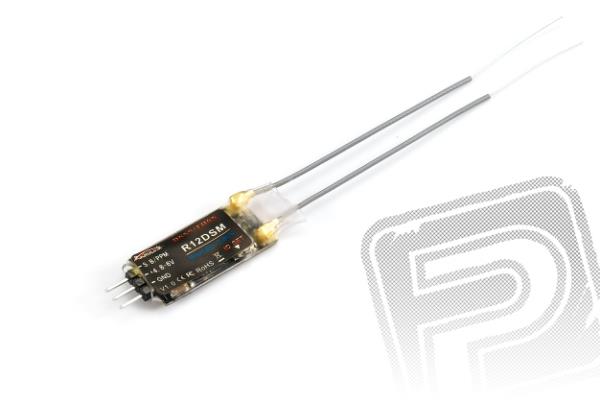

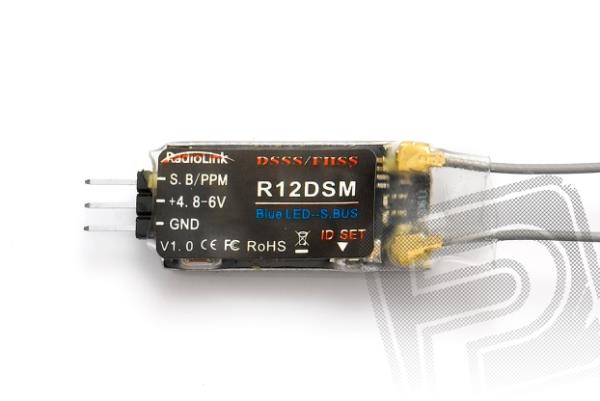

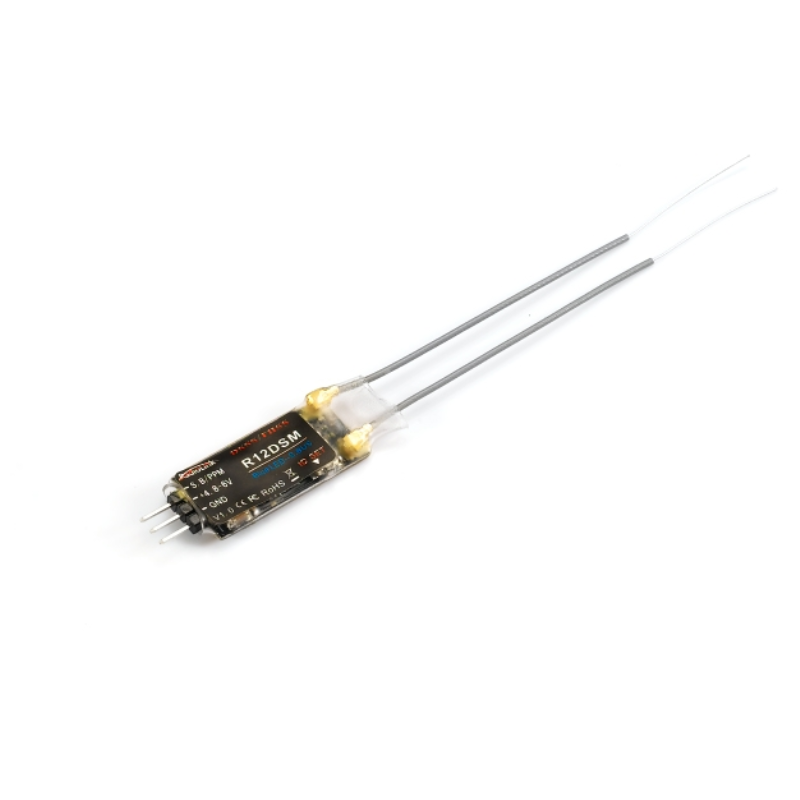

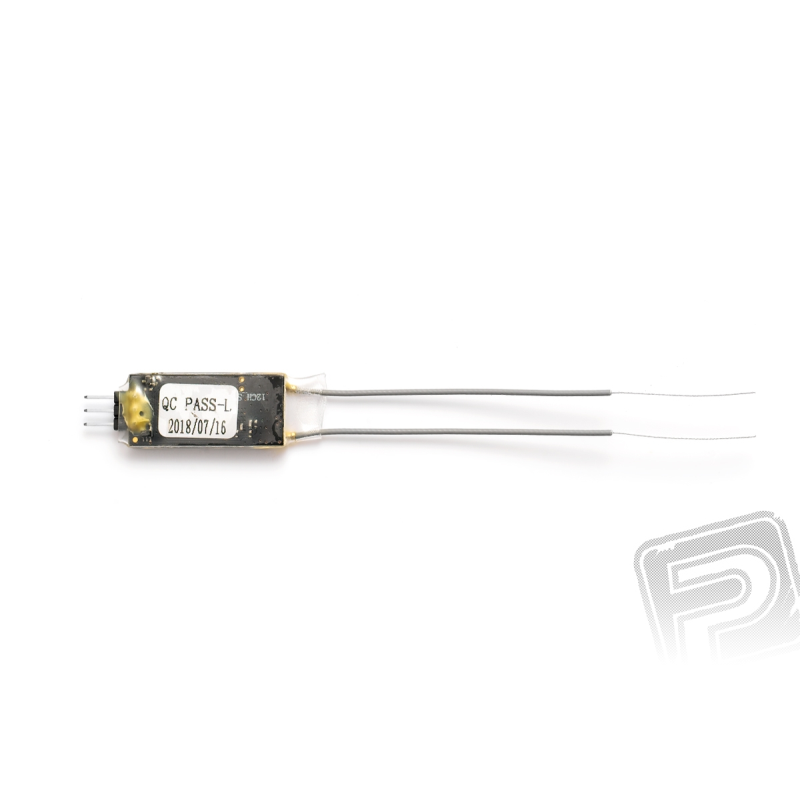

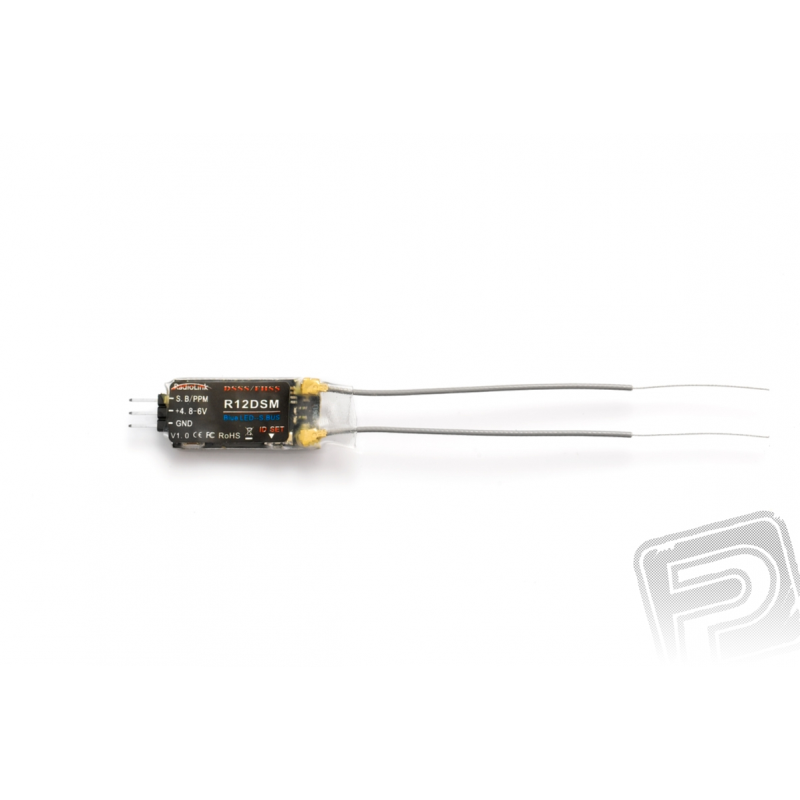

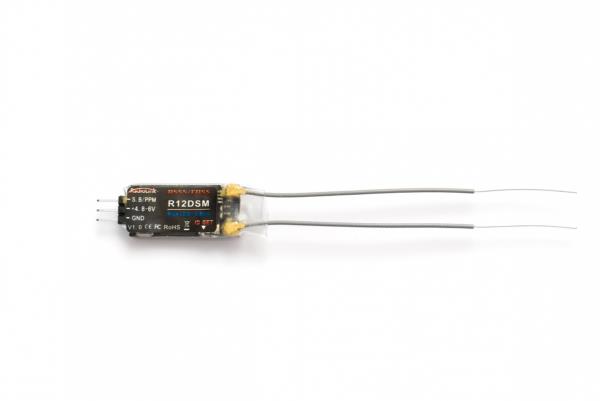

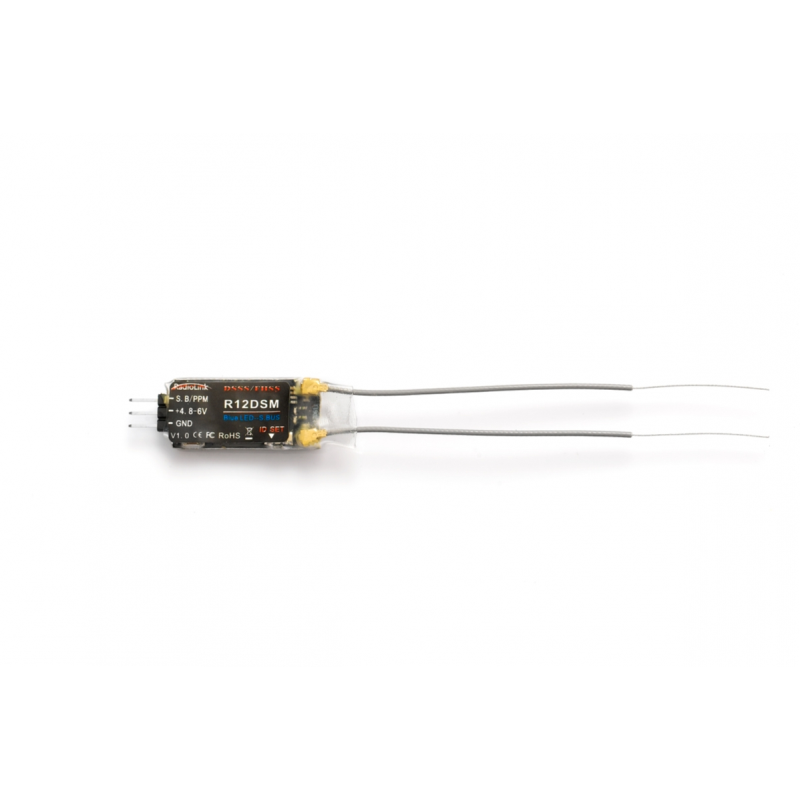

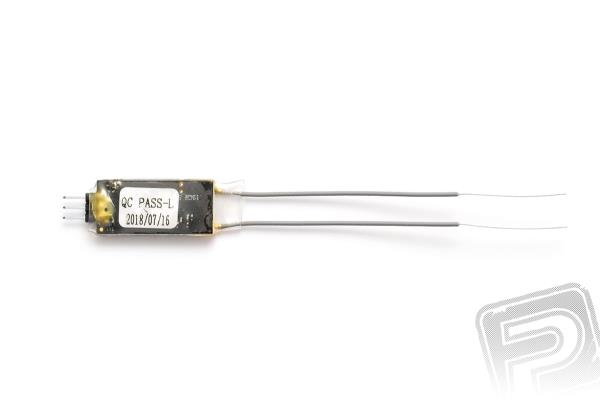

Radiolink R12DSM Mini 2,4GHz je miniaturní 12-kanálový přijímač se synchronním přenosem DSSS a FHSS s frekvenčním přeskokem kompatibilní s vysílači Radiolink AT9, AT 9S, AT10 a AT10II (vysílače AT9, AT 9S a AT10 je možno upgradovat na 12 kanálů aktualizací jejich firmwaru, který si můžete stáhnout na stránkách výrobce http://radiolink.com.cn/doce/at10upgraded.html, AT10II je 12-kanálový již v základní verzi). R12DSM nabízí přepínatelný sériový výstup S-BUS nebo PPM.
Přijímač je zvláště vhodný pro multikoptéry a drony i větších velikostí (výrobcem udávaný dosah je 1100 m na zemi a 3000-4000 m ve vzduchu).
Použití DSSS/FHSS přenosové technologie přináší vysokou odolnost vůči rušení a možnost nastavení nouzových výchylek (fail-safe) pro případ výpadku nebo silného rušení signálu vysílače
Provozní režimy
- Se sériovým výstupem PPM: červená LED indikuje PPM signálový výstup, celkem 12 kanálů.
- Se sériovým výstupem SBUS: modrá/fialová LED indikuje SBUS signálový výstup, celkem 12 kanálů.
Párování s vysílačem se provádí s pomocí párovacího tlačítka na přijímači, provozní stavy jsou indikovány LED diodou.
Přijímač je vybaven kontaktovými lištami pro standardní konektory UNI (=JR/Graupner, Hitec, Futaba); vývody jsou orientovány ve směru podélné osy přijímače.
Sada přijímače obsahuje: přijímač R12DSM, návod.
| Modulace/Kódování | 2.4GHz FHSS / DSSS |
| Počet kanálů (S-BUS/PPM) | 12 |
| Sériový výstup | PPM,S-BUS |
| Funkce | Fail-safe |
| Napájení | 4,8 V,6 V,7,2 V,7.4V |
| Odběr bez serv [mA] | 38 - 45 |
| Délka [mm] | 30 |
| Šířka [mm] | 15 |
| Výška [mm] | 5.5 |
| Hmotnost [g] | 2.5 |
