Detailní popis

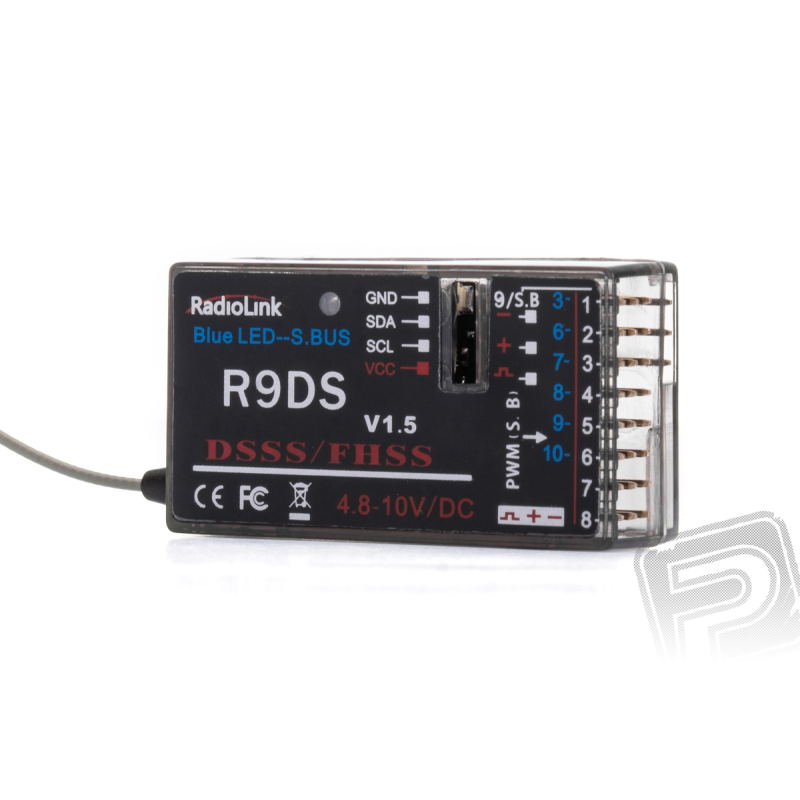

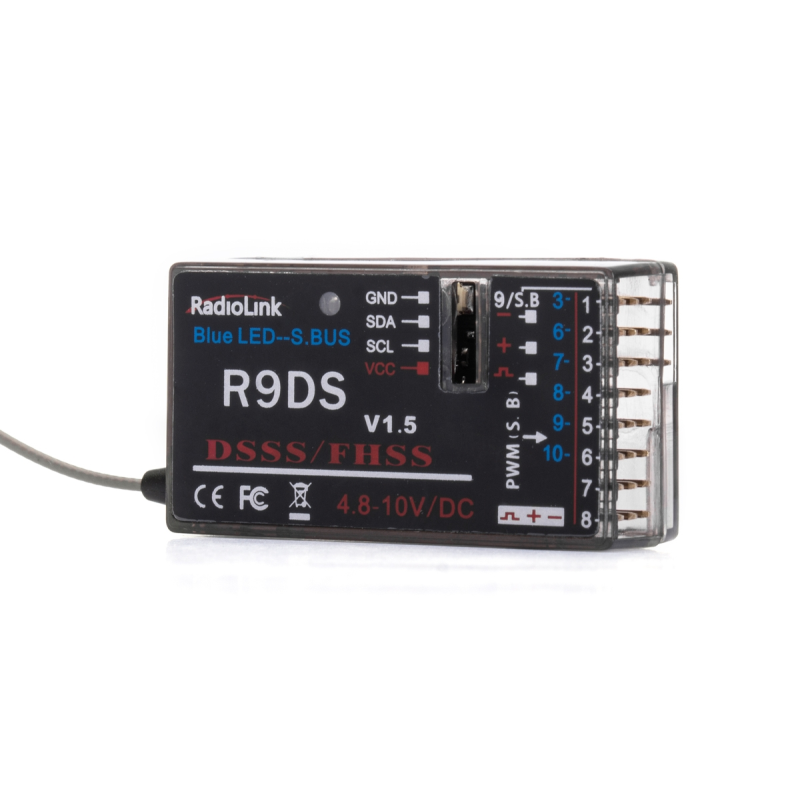

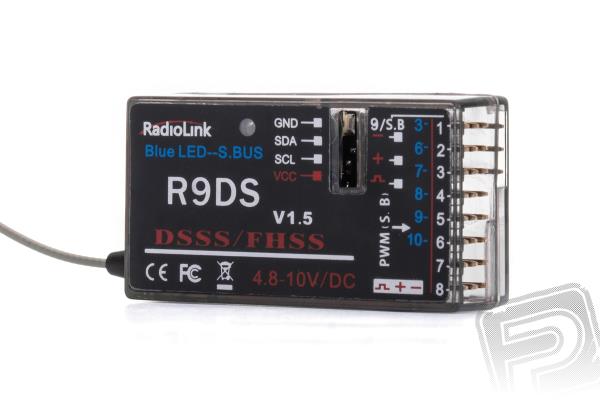

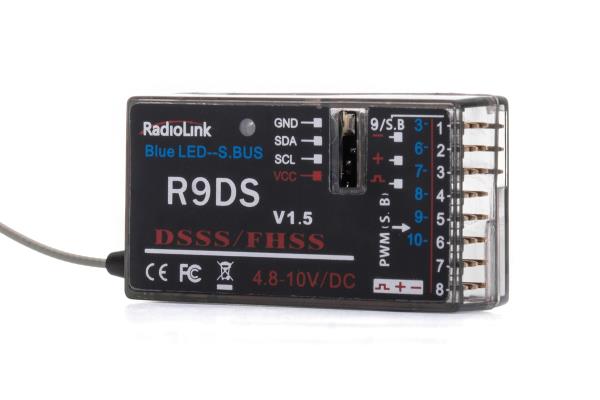

Radiolink R9DS 2,4GHz je 9-kanálový telemetrický přijímač se synchronním přenosem DSSS a FHSS s frekvenčním přeskokem kompatibilní s vysílači Radiolink AT9, AT 9S, AT10 a AT10II (AT10II je nutno přepnout do režimu vysílání 10CH). R9DS nabízí signálový výstup PWM (9 kanálů) nebo sériový S-BUS (10 kanálů). Přijímač je kompatibilní s telemetrickými moduly PRM-01 a PRM-02. NENÍ kompatibilní s vysílači Radiolink T8FB a T8S.
Nabízí dva provozní režimy – se standardními šířkově modulovanými (PWM) signálovými servo výstupy (9 kanálů) nebo se sériovým výstupem S-BUS (10 kanálů).
Přijímač je vhodný pro RC modely všeho druhu (výrobcem udávaný dosah je 900 m na zemi a 2000-3000 m ve vzduchu).
Použití DSSS/FHSS přenosové technologie přináší vysokou odolnost vůči rušení a možnost nastavení nouzových výchylek (fail-safe) pro případ výpadku nebo silného rušení signálu vysílače
Provozní režimy
- S individuálními PWM signálovými výstupy serv: červená LED indikuje PWM signálový výstup, celkem 9 kanálů.
- Se sériovým výstupem SBUS: modrá/fialová LED indikuje SBUS signálový výstup, celkem 10 kanálů. SBUS a PWM signálové výstupy je možno používat v provozním režimu SBUS současně. Na zásuvce 9 je výstupní SBUS signál, a současně na zásuvce 1 je PWM signál kanálu CH3, na zásuvkách 2 až 6 je PWM signál kanálů CH6 až CH10.
Párování s vysílačem se provádí s pomocí párovacího tlačítka na přijímači, provozní stavy jsou indikovány LED diodou.
Přijímač je vybaven kontaktovými lištami pro standardní konektory UNI (=JR/Graupner, Hitec, Futaba); vývody jsou orientovány ve směru podélné osy přijímače.
Sada přijímače obsahuje: přijímač R9DS, návod.
| Modulace/Kódování | 2.4GHz FHSS / DSSS |
| Počet kanálů (PWM) - (S-BUS) | 9 - 10 |
| Sériový výstup | S-BUS |
| Funkce | Fail-safe |
| Napájení | 4,8 V,6 V,7,2 V,7.4V |
| Odběr bez serv [mA] | 40 - 180 |
| Délka [mm] | 43 |
| Šířka [mm] | 24 |
| Výška [mm] | 15 |
| Hmotnost [g] | 14 |
