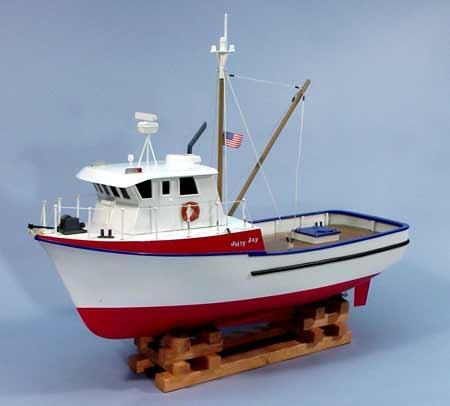

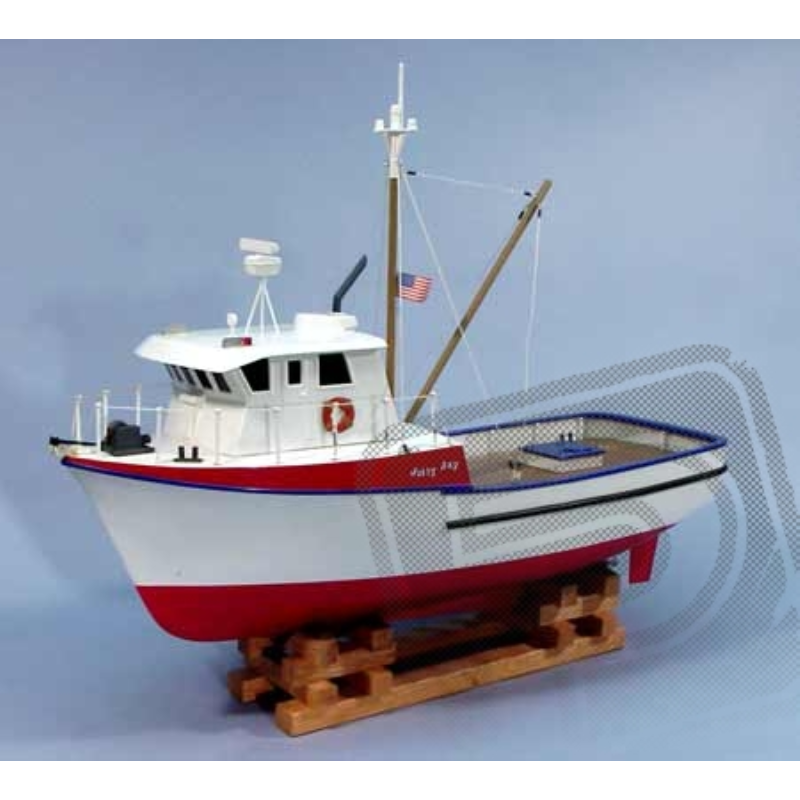

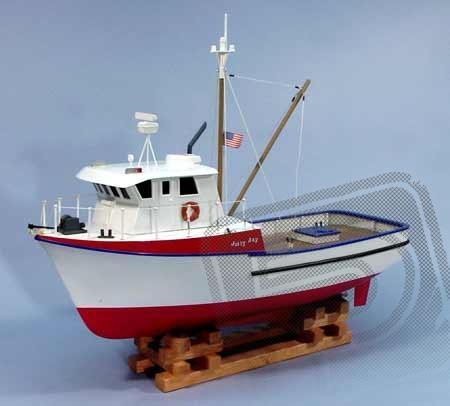

Jolly Jay rybářský trawler 610mm

Detailní popis

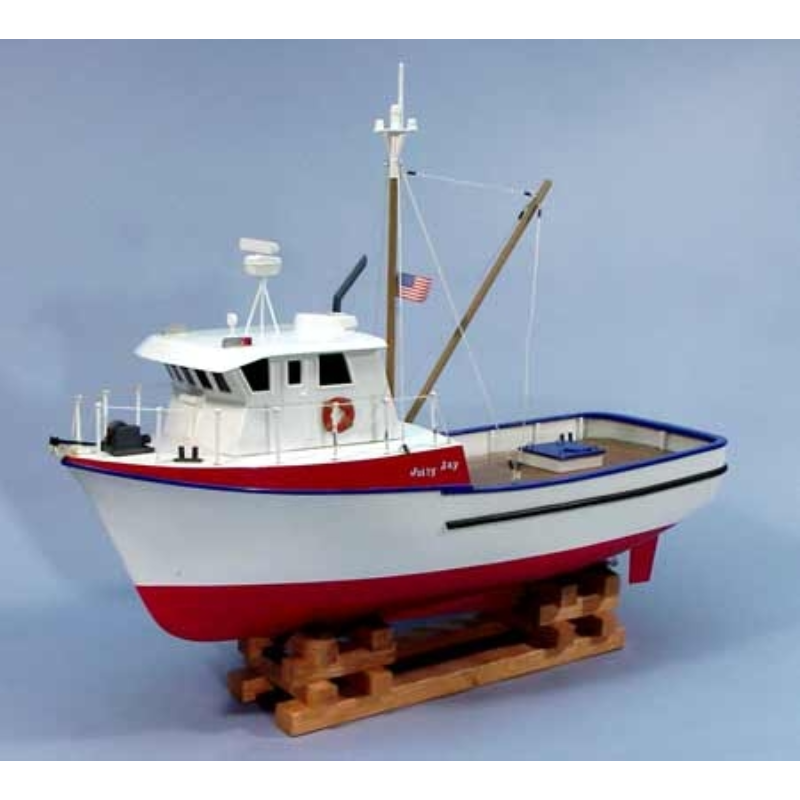

Jolly Jay je rybářský trawler (loď pro lov pomocí vlečné sítě) postavený v loděnici Thompson Trawler Inc. v Titusville na Floridě. Slouží pro lov ryb a krevet podél pobřeží Floridy a v Mexickém zálivu. Loď má délku 60 stop, pohání ji dieselový motor o 365 HP. Jolly Jay uveze cca 20 tun ryb, což je dostatečná kapacita pro lov po dobu 30 dnů.

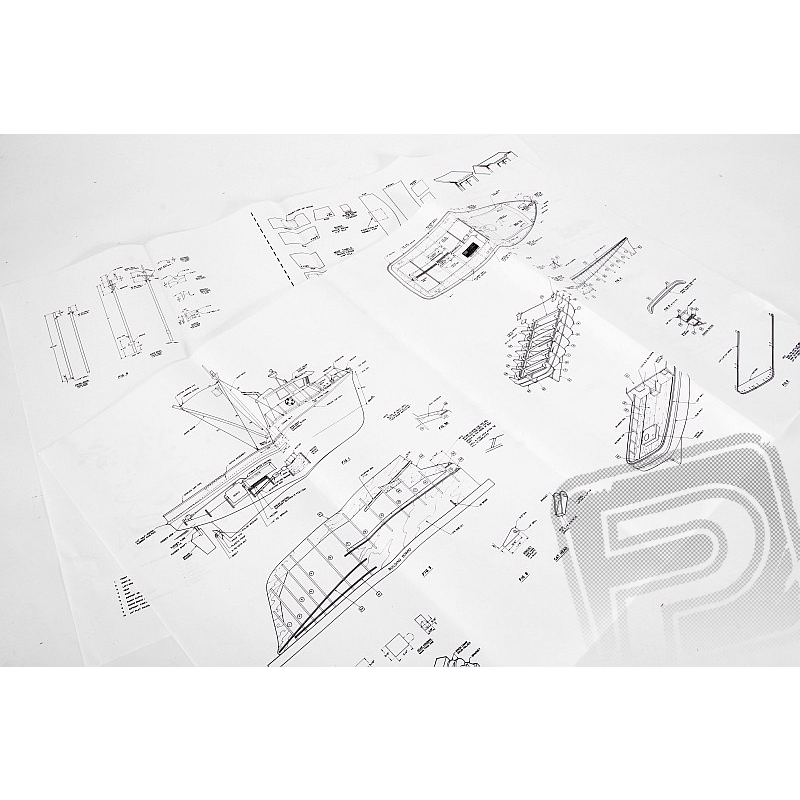

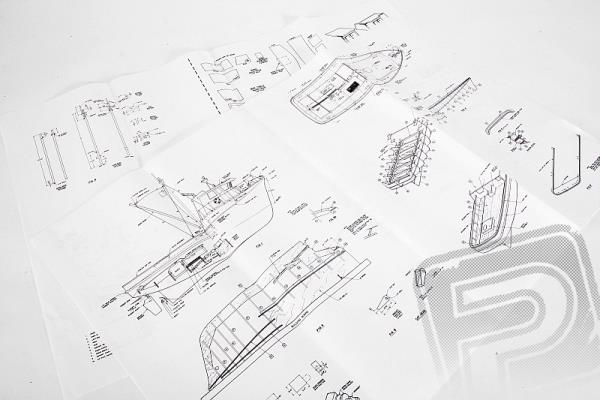

Stavebnice rybářského člunu v rozsypu v měřítku 1:30 pro pohon elektromotorem řady pro mírně pokročilé stavitele. Díky vysokému předpracování většiny dílů není stavba nijak zvlášť náročná na zručnost a dílenské vybavení - ale samozřejmě pečlivá a trpělivá práce je v lodním stavitelství nezbytná pro dosažení dobrého výsledku. Pro lepení budete potřebovat střední a husté vteřinové lepidlo, "acetonové" modelářské lepidlo, epoxid a lepidlo pro lepení plastikových modelů. Vlastní stavba probíhá dle perspektivních výkresů zobrazujících detailně konstrukci dané části lodi, pro vybrané klíčové kroky (jako je stavba kostry trupu) slouží stavební přípravky z předseknutých překližkových dílů. Zhotovování doplňků jako jsou třeba zábradlí nebo žebříky usnadňují předtištěné šablony v měřítku 1:1.

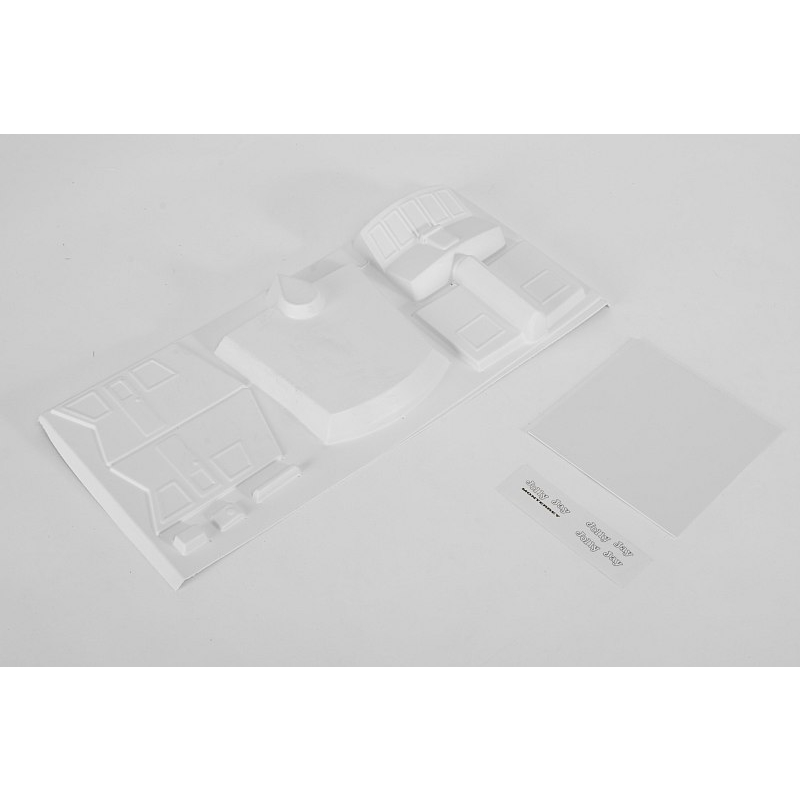

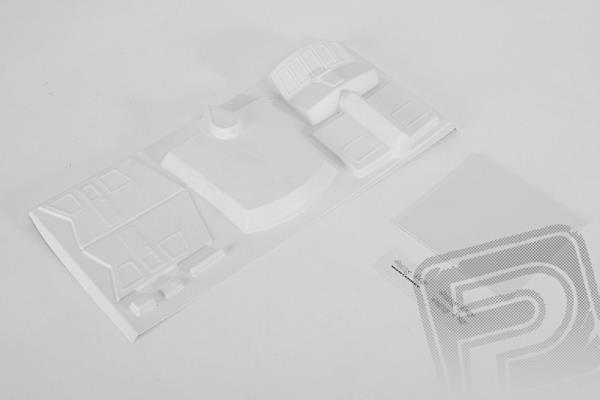

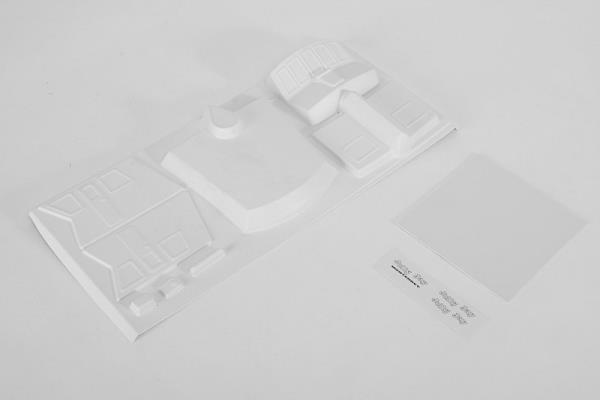

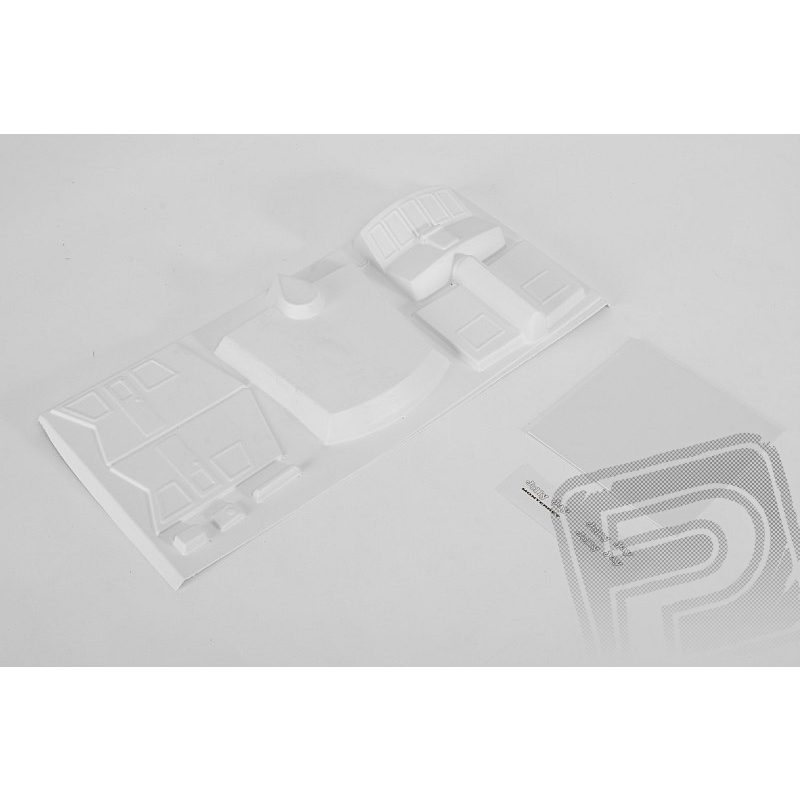

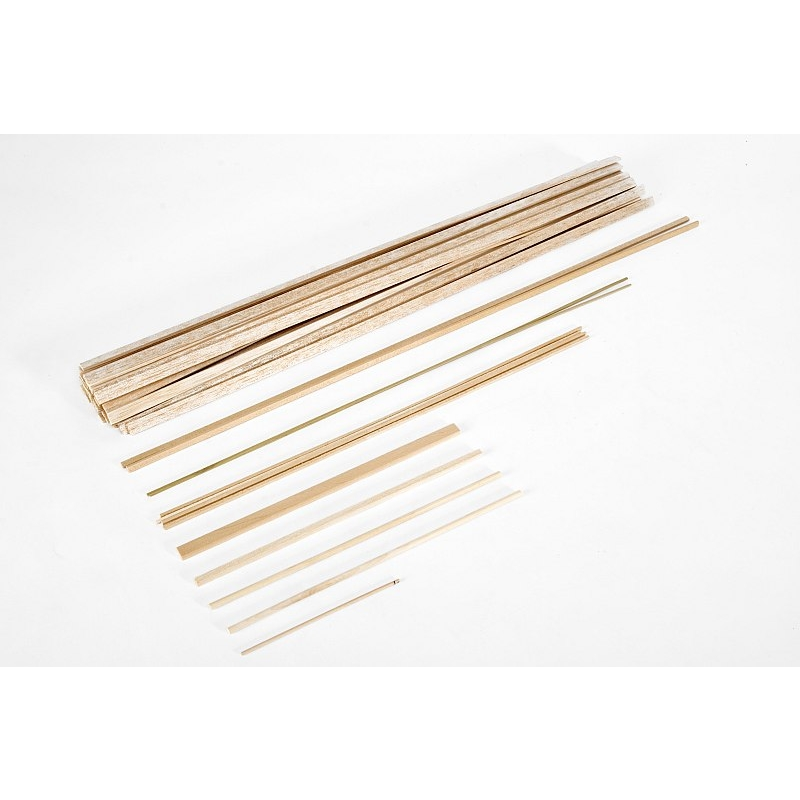

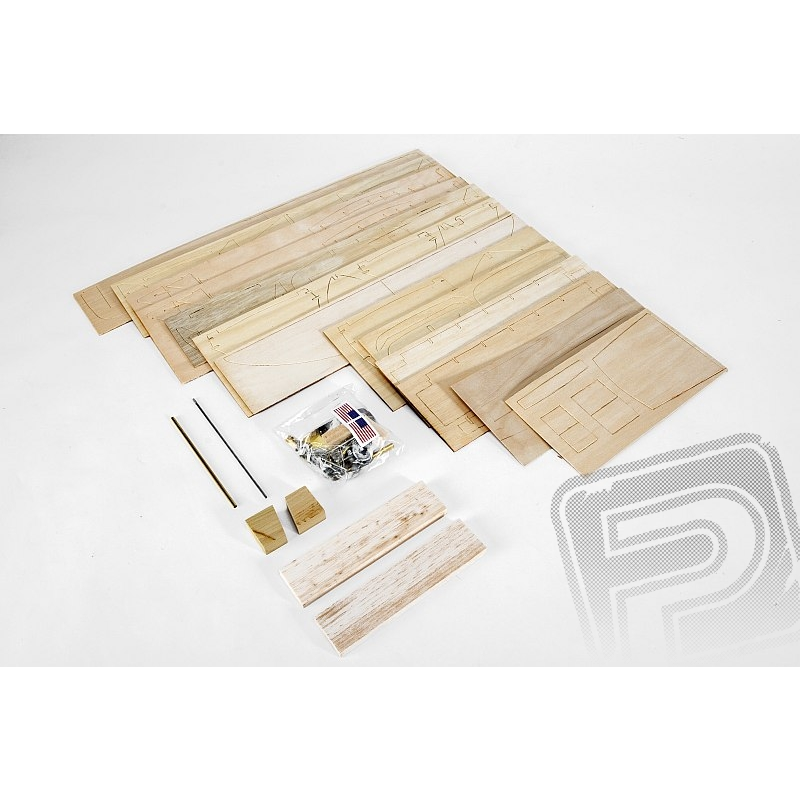

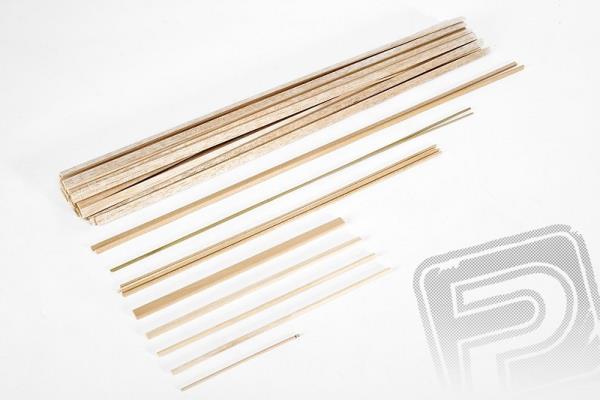

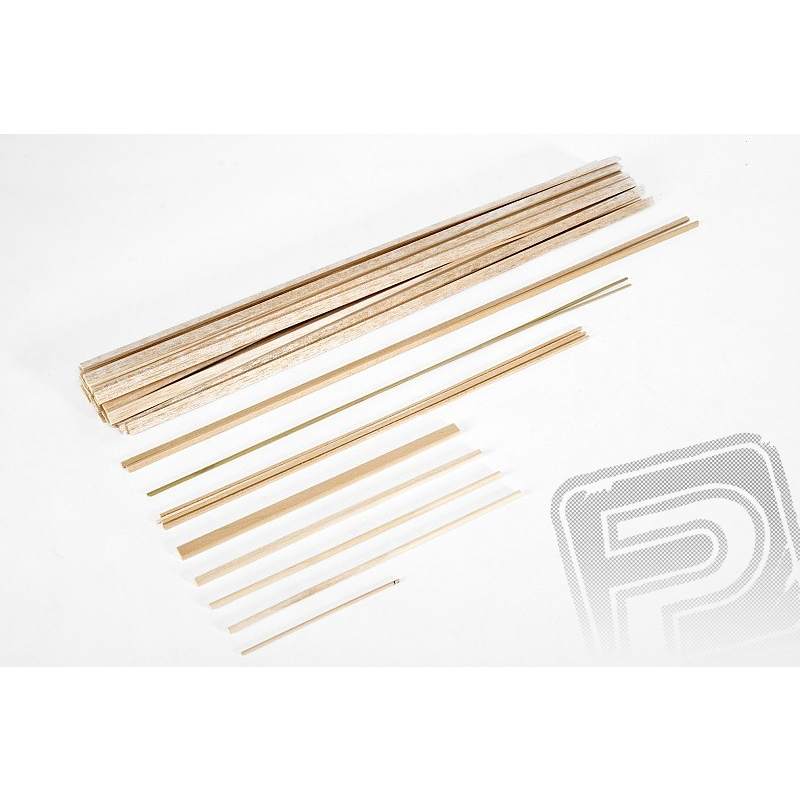

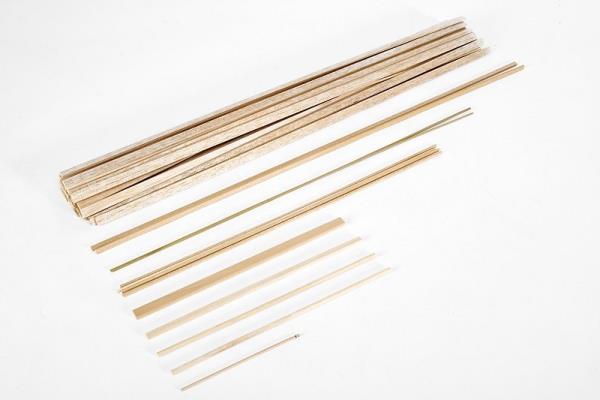

Trup je tvořen (stejně jako u skutečné lodi) kostrou, jejíž páteř tvoří kýl s nalepenými žebry - všechny díly najdete předseknuté na překližkových deskách, stejně jako stavebí přípravky zaručující správné sestavení kostry. Obšívka trupu je tvořena balsovými lištami - použití měkkého dřeva usnadňuje ohýbání a tvarování planěk (bez nutnosti namáčení) i jejich následné broušení. Pro dosažení složitějších tvarů ale samozřejmě budete muset sáhnout po namáčení (ve zředěné čpavkové vodě 1:1 za studena nebo v horké vodě s přídavkem tekutého avivážního prostředku) - ale díky promyšlené konstrukci lodi jen vyjímečně. Paluba je překližková a nástavba z vakuově lisovaných plastových dílů.

Maketové doplňky jsou tvořeny škálou dílů z mosazného drátu, odlévaných z bílého kovu, dřeva a plastů. Pokud budete mít dostatek chuti a vytrvalosti, můžete model dále vylepšovat např. doplněním zasklených oken (v základním provedení jsou okna naznačena barvou) a vnitřního vybavení, funkčního osvětlení atd. Je jen na vás, jak si dáte na své práci záležet...

Pro pohon lodi slouží ve stavebnici dodávaný elektromotor řady 4,8 V elektromotor a lodní hřídel s pouzdrem a spojkou - vážnější zájemci o mořeplavbu pravděpodobně budou uvažovat o jejich náhradě na vyšší technické úrovni - velmi vhodné jsou kompaktní hřídele s přímou spojkou a přírubou pro upevnění motoru. Potom se nabízí použití 6 V motoru řady 400, napájeného ze šestičlánkového NiMH nebo NiCd akumulátoru - vhodný je např. šestičlánek pro RC auta 1:10, už jenom proto, že v současnosti jsou daleko dostupnější obousměrné elektronické regulátory pracující s napájením od 6 V než 4,8 V. Pro dlouhé plavby při používání akumulátorů s velkou kapacitou doporučujeme doplnit vodní chlazení motoru.

Pro ovládání lodi postačí jakákoliv aspoň dvoukanálová RC souprava, obousměrný elektronický regulátor otáček aspoň 10A (dle motoru) a jedno standardní servo pro kormidlo.

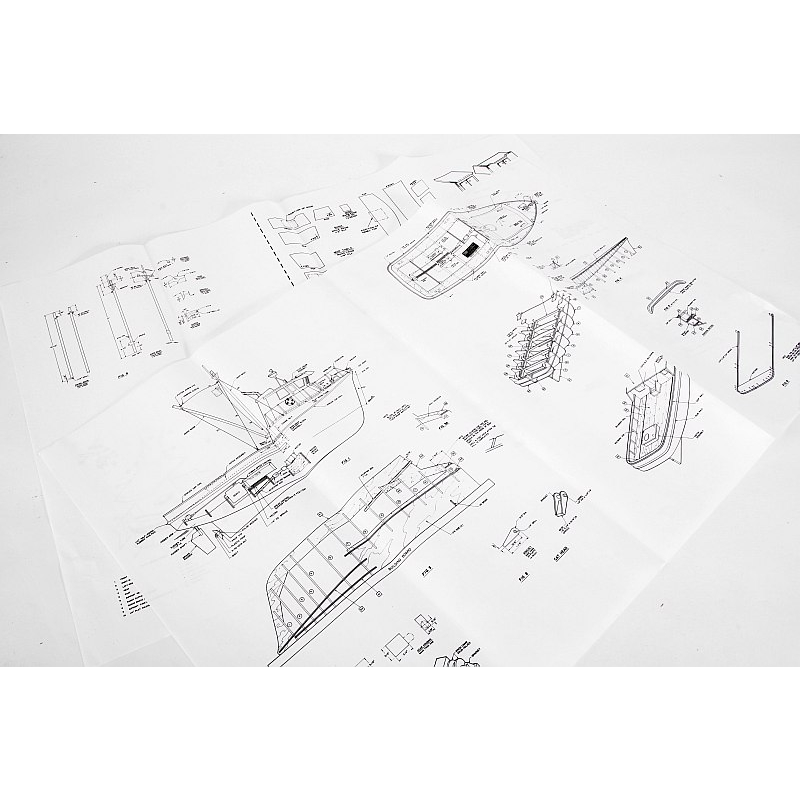

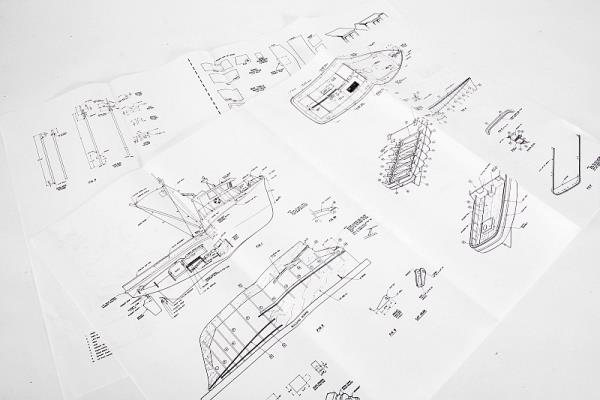

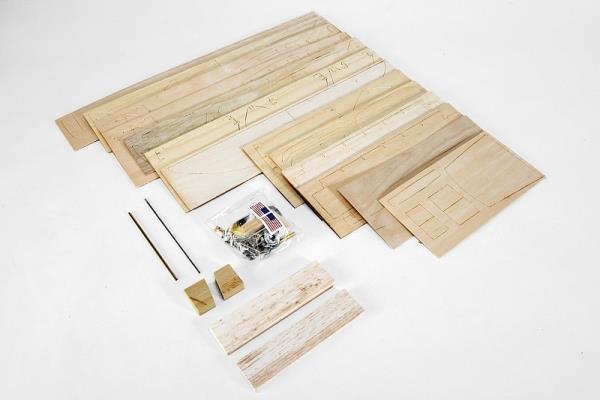

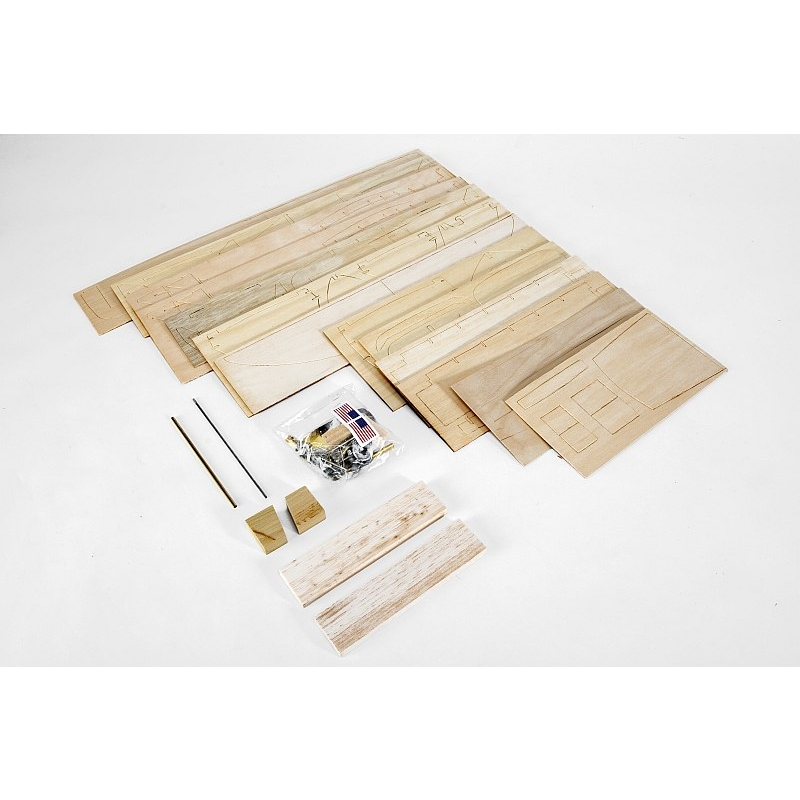

Stavebnice obsahuje: předseknuté překližkové díly trupu, balsové plaňky na obšívku, vakuově lisované plastové díly nástavby, smrkové a plastové nosníky a tyčinky, odlévané kovové díly a další maketové příslušenství, elektromotor 4,8 V, lodní hřídel s pouzdrem a dvoulistým šroubem 25 mm, stavební plán obsahující třípohledový výkres lodi a perspektivní nákresy jednotlivých kroků stavby, návod ke stavbě.

Doporučený pohon a RC vybavení:
